8 Saluran Sistem Akuisisi Data Sinkron 16-Bit AD7606BSTZ LQFP64

8 Saluran Sistem Akuisisi Data Sinkron 16-Bit AD7606BSTZ LQFP64

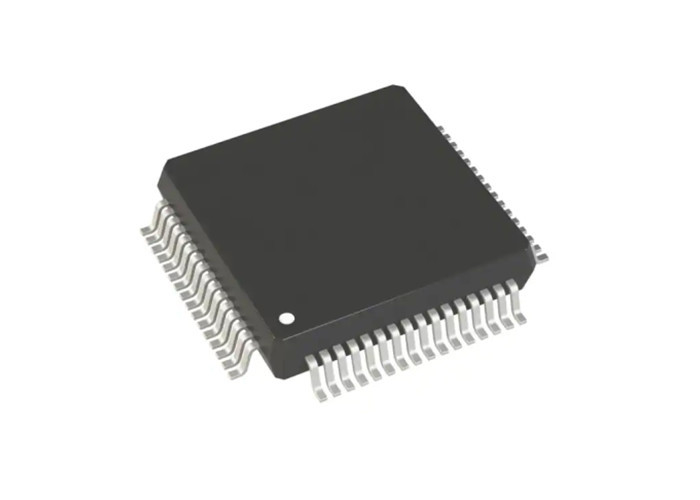

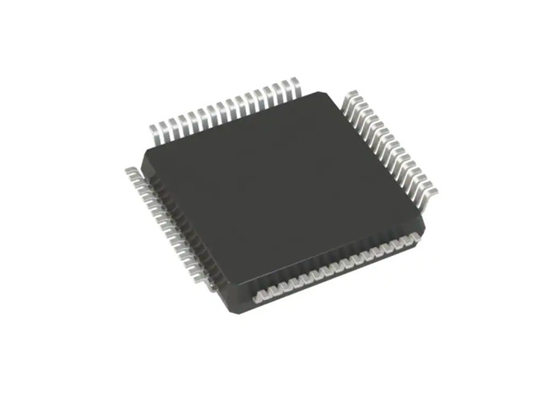

Deskripsi Produk AD7606BSTZ

AD7606BSTZ adalah 16-bit, pengambilan sampel simultan, sistem akuisisi data analog-ke-digital (DAS) dengan masing-masing delapan, enam, dan empat saluran.Setiap bagian berisi perlindungan penjepit input analog, filter antialiasing orde kedua, amplifier track-and-hold, redistribusi muatan 16-bit perkiraan berturut-turut konverter analog-ke-digital (ADC), filter digital fleksibel, referensi 2,5 V dan buffer referensi, dan antarmuka serial dan paralel berkecepatan tinggi.

AD7606BSTZ beroperasi dari catu daya 5 V tunggal dan dapat mengakomodasi ±10 V dan ±5 V sinyal input bipolar sejati sambil mengambil sampel pada kecepatan throughput hingga 200 kSPS untuk semua saluran.Sirkuit perlindungan klem input dapat mentolerir voltase hingga ±16,5 V. AD7606 memiliki impedansi input analog 1 MΩ terlepas dari frekuensi pengambilan sampel.Operasi catu tunggal, penyaringan on-chip, dan impedansi masukan yang tinggi meniadakan kebutuhan akan op amp driver dan catu bipolar eksternal.
Filter antialiasing AD7606BSTZ memiliki frekuensi cutoff 3 dB 22 kHz dan memberikan penolakan antialias 40 dB saat pengambilan sampel pada 200 kSPS.Filter digital fleksibel didorong pin, menghasilkan peningkatan SNR, dan mengurangi bandwidth 3 dB.

Spesifikasi AD7606BSTZ

Fitur AD7606BSTZ

• 8/6/4 input sampel secara bersamaan
• Rentang input analog bipolar sejati: ±10 V, ±5 V
• Pin to pin kompatibel dengan AD7606B yang canggih
• Pasokan analog 5 V tunggal dan VDRIVE 2,3 V ke 5 V
• Solusi akuisisi data yang terintegrasi penuh
• Perlindungan penjepit input analog
• Buffer input dengan impedansi input analog 1 MΩ
• Filter analog antialiasing orde kedua
• Referensi akurat dan buffer referensi on-chip
• ADC 16-bit dengan 200 kSPS di semua saluran
• Kemampuan oversampling dengan filter digital
• Antarmuka paralel/serial yang fleksibel
• Kompatibel dengan SPI/QSPI™/MICROWIRE™/DSP
• Pertunjukan
• Peringkat ESD 7 kV pada saluran input analog
• 95,5 dB SNR, −107 dB THD
• ±0,5 LSB INL, ±0,5 LSB DNL
• Daya rendah: 100 mW
• Modus siaga: 25 mW
• Kisaran suhu: −40°C hingga +85°C
• Paket LQFP 64 sadapan

Aplikasi AD7606BSTZ

• Sistem pemantauan dan perlindungan saluran listrik
• Kontrol motor multifase
• Sistem instrumentasi dan kontrol
• Sistem penentuan posisi multiaksis
• Sistem akuisisi data (DAS)

Diagram Blok Fungsional AD7606BSTZ

Konfigurasi Pin AD7606BSTZ

FAQ
T. Apakah produk Anda asli?
A: Ya, semua produk asli, impor asli baru adalah tujuan kami.
T: Sertifikat apa yang Anda miliki?
J: Kami adalah Perusahaan Bersertifikat ISO 9001:2015 dan anggota ERAI.
T: Dapatkah Anda mendukung pesanan atau sampel dalam jumlah kecil? Apakah sampel gratis?
A: Ya, kami mendukung pesanan sampel dan pesanan kecil. Biaya sampel berbeda sesuai dengan pesanan atau proyek Anda.
T: Bagaimana cara mengirimkan pesanan saya?Apakah ini aman?
A: Kami menggunakan express untuk mengirim, seperti DHL, Fedex, UPS, TNT, EMS. Kami juga dapat menggunakan forwarder yang Anda sarankan. Produk akan dikemas dengan baik dan memastikan keamanan dan kami bertanggung jawab atas kerusakan produk pada pesanan Anda.
T: Bagaimana dengan waktu tunggu?
A: Kami dapat mengirimkan suku cadang stok dalam waktu 5 hari kerja. Jika tanpa stok, kami akan mengkonfirmasi waktu tunggu untuk Anda berdasarkan jumlah pesanan Anda.
