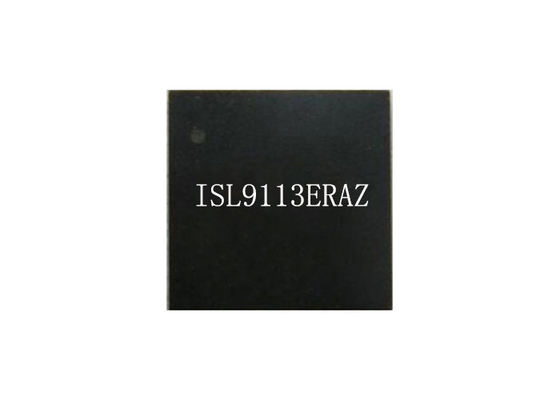

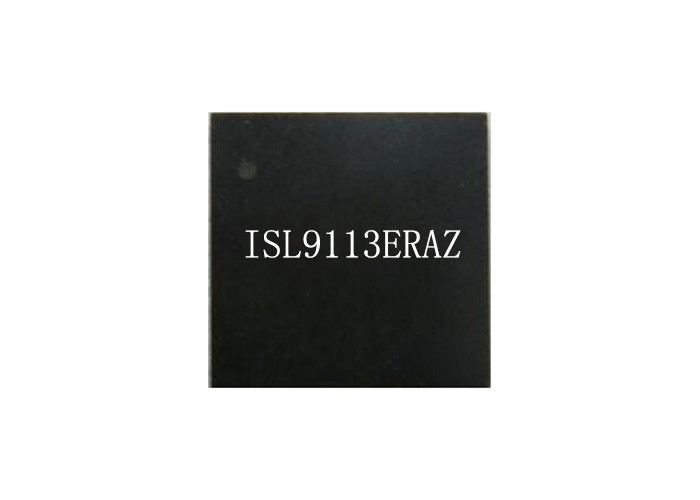

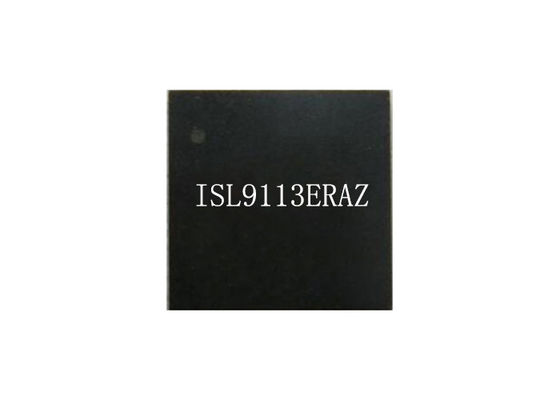

ISL9113ERAZ Integrated Circuit Chip Synchronous Boost Converter DFN8 Boost Regulators
Deskripsi Produk
ISL9113ERAZ menyediakan solusi catu daya untuk perangkat yang ditenagai oleh tiga sel alkaline, NiCd, NiMH atau satu sel baterai Li-Ion/Li-Polymer. Ia menawarkan opsi output tetap 5V atau yang dapat disesuaikan untuk aplikasi USB-OTG atau HDMI portabel.
ISL9113ERAZ dijamin dapat memasok 500mA dari input 3V dan output 5V dengan batas arus puncak tipikal 1.3A. Frekuensi switching 1.8MHz yang tingginya memungkinkan penggunaan induktor kecil, berprofil rendah, dan kapasitor keramik untuk meminimalkan ukuran solusi secara keseluruhan.
Konverter sinkron terintegrasi penuh yang dikompensasi secara internal ini dioptimalkan untuk efisiensi dengan komponen eksternal minimal. Pada beban ringan, perangkat memasuki mode lewati dan hanya mengkonsumsi 20μA arus tenang, menghasilkan efisiensi yang lebih tinggi pada beban ringan dan masa pakai baterai maksimum.
Atribut Produk
| Nomor Bagian |
ISL9113ERAZ |
| Fungsi |
Step-Up |
| Konfigurasi Output |
Positif |
| Topologi |
Boost |
| Jenis Output |
Dapat Disesuaikan |
| Jumlah Output |
1 |
| Tegangan - Input (Min) |
0.8V |
| Tegangan - Input (Maks) |
4.7V |
| Tegangan - Output (Min/Tetap) |
3V |
| Tegangan - Output (Maks) |
5.2V |
| Arus - Output |
1.1A (Sakelar) |
| Frekuensi - Switching |
1.8MHz |
| Penyearah Sinkron |
Ya |
| Suhu Operasi |
-20°C ~ 85°C (TA) |
| Jenis Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
8-VFDFN Exposed Pad |
| Paket Perangkat Pemasok |
8-DFN (2x2) |
Fitur Utama
- Efisiensi hingga 95% pada kondisi operasi tipikal
- Rentang tegangan input: 0.8V hingga 4.7V
- Arus output: Hingga 500mA (VBAT = 3.0V, VOUT = 5.0V)
- Arus tenang rendah: 20μA (tipikal)
- Penonaktifan kontrol logika (IQ < 1µA)
- Output tetap 5V, 5.1V atau yang dapat disesuaikan
Aplikasi
- Smartphone
- HDMI portabel dan USB-OTG
Aplikasi Tipikal
