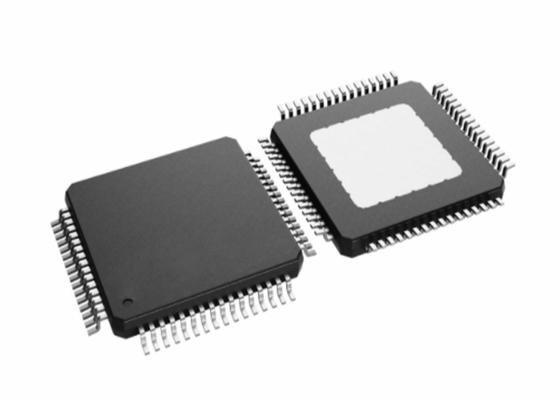

Lithium Ion BQ79616PAPRQ1 BQ79616 Baterai Multi Fungsi Controller IC 64-HTQFP

BQ79616PAPRQ1 BQ79616 Baterai Multi-Fungsi Controller IC Lithium Ion 64-HTQFP

Deskripsi Produk

BQ79616-Q1 memberikan pengukuran tegangan sel akurasi tinggi dalam waktu kurang dari 200 s untuk modul baterai 12S, 14S, dan 16S dalam sistem manajemen baterai tegangan tinggi di HEV/EV.Rangkaian monitor menawarkan opsi saluran yang berbeda dalam jenis paket yang sama, menyediakan kompatibilitas pin-to-pin dan mendukung penggunaan ulang yang tinggi dari perangkat lunak dan perangkat keras yang sudah ada di semua platform.Filter front-end terintegrasi memungkinkan sistem untuk menerapkan dengan sederhana, peringkat tegangan rendah, filter RC diferensial pada saluran input sel.Filter low-pass yang terintegrasi, pasca-ADC, memungkinkan pengukuran tegangan yang difilter, seperti DC, untuk penghitungan status pengisian (SOC) yang lebih baik.Perangkat ini mendukung penyeimbangan sel internal otonom dengan pemantauan suhu untuk menjeda otomatis dan melanjutkan penyeimbangan untuk menghindari kondisi suhu berlebih.

Dimasukkannya port rantai daisy terisolasi, dua arah, mendukung isolasi berbasis kapasitor dan transformator, memungkinkan penggunaan komponen yang paling efektif untuk arsitektur terpusat atau distribusi yang biasa ditemukan dalam sistem powertrain xEV.Perangkat ini juga mencakup delapan GPIO atau input tambahan yang dapat digunakan untuk pengukuran termistor eksternal.

Komunikasi host ke rangkaian perangkat BQ7961x-Q1 dapat dihubungkan melalui antarmuka UART khusus perangkat atau melalui perangkat jembatan komunikasi, BQ79600.Selain itu, antarmuka komunikasi daisy-chain diferensial yang terisolasi memungkinkan host untuk berkomunikasi dengan seluruh tumpukan baterai melalui satu antarmuka.jika terjadi pemutusan jalur komunikasi, antarmuka komunikasi daisy-chain dapat dikonfigurasi ke arsitektur cincin yang memungkinkan host untuk berbicara dengan perangkat di kedua ujung tumpukan.

Fitur untuk BQ79616-Q1

• Memenuhi syarat untuk aplikasi otomotif
• AEC-Q100 Memenuhi Syarat dengan hasil sebagai berikut:
• Tingkat suhu perangkat 1: –40°C hingga +125°C rentang suhu pengoperasian sekitar
• Tingkat klasifikasi perangkat HBM ESD 2
• Perangkat CDM ESD tingkat klasifikasi C4B
• Keamanan Fungsional-Sesuai
• Dikembangkan untuk aplikasi keamanan fungsional
• Dokumentasi untuk membantu desain sistem ISO 26262
• Kemampuan sistematis hingga ASIL D
• Kemampuan perangkat keras hingga ASIL D
• +/- Akurasi ADC 1,5mV
• Keluarga perangkat yang kompatibel dengan paket pin dan perangkat lunak:
• Monitor yang dapat ditumpuk 16S (BQ79616-Q1)
• Jalur redundansi bawaan untuk diagnostik voltase dan suhu
• Pengukuran tegangan sel yang sangat akurat dalam 128 s untuk semua saluran sel
• Filter low-pass digital terintegrasi pasca-ADC yang dapat dikonfigurasi
• Mendukung koneksi dan pengukuran bus bar
• Penyetelan ulang perangkat keras yang dikendalikan host bawaan untuk meniru penyetelan ulang perangkat seperti POR
• Mendukung penyeimbangan sel internal
• Menyeimbangkan arus pada 240 mA
• Manajemen termal penyeimbang bawaan dengan jeda otomatis dan kontrol lanjutkan
• Komunikasi rantai daisy diferensial terisolasi dengan arsitektur cincin opsional
• Sinyal kesalahan tertanam dan detak jantung melalui jalur komunikasi
• Antarmuka host UART/SPI/perangkat jembatan komunikasi BQ79600-Q1
• Master SPI bawaan

Aplikasi

• Sistem Manajemen Baterai (BMS) dalam sistem powertrain hybrid dan listrik
• Paket baterai penyimpanan energi dengan Sistem Manajemen Baterai

kamiDiagram Sistem Sederhana

FAQ
T. Apakah produk Anda asli?
A: Ya, semua produk asli, impor asli baru adalah tujuan kami.
T: Sertifikat apa yang Anda miliki?
A: Kami adalah Perusahaan Bersertifikat ISO 9001:2015 dan anggota ERAI.
T: Dapatkah Anda mendukung pesanan atau sampel dalam jumlah kecil? Apakah sampel gratis?
A: Ya, kami mendukung pesanan sampel dan pesanan kecil. Biaya sampel berbeda sesuai pesanan atau proyek Anda.
T: Bagaimana cara mengirimkan pesanan saya?Apakah aman?
A: Kami menggunakan express untuk mengirim, seperti DHL, Fedex, UPS, TNT, EMS. Kami juga dapat menggunakan forwarder yang Anda sarankan. Produk akan dalam kemasan yang baik dan memastikan keamanan dan kami bertanggung jawab atas kerusakan produk pada pesanan Anda.
T: Bagaimana dengan waktu tunggu?
A: Kami dapat mengirimkan suku cadang stok dalam waktu 5 hari kerja. Jika tanpa stok, kami akan mengonfirmasi waktu tunggu untuk Anda berdasarkan jumlah pesanan Anda.
