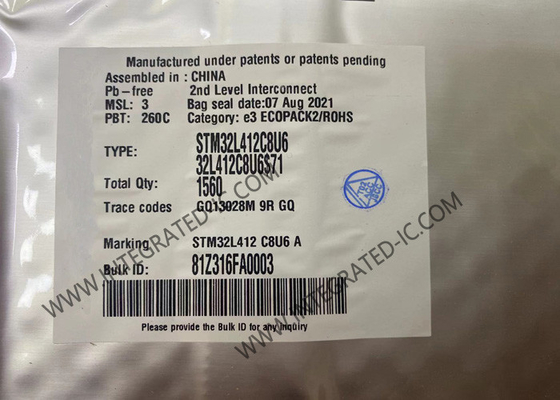

Mikrokontroler ARM MCU STM32L412C8U6 ARM Cortex M4 RISC 64KB Flash 48-UFQFPN

ARM Mikrokontroler MCU STM32L412C8U6 ARM Cortex M4 RISC 64KB Flash 48-UFQFPN

Deskripsi

Perangkat STM32L412 adalah mikrokontroler daya ultra rendah berdasarkan kernel RISC 32-bit Arm® Cortex®-M4 berkinerja tinggi yang beroperasi pada frekuensi hingga 80 MHz.Inti Cortex-M4 memiliki Floating Point Unit (FPU) presisi tunggal yang mendukung semua instruksi dan jenis data pemrosesan data satu presisi Arm®Ini juga menerapkan seperangkat lengkap instruksi DSP dan unit perlindungan memori (MPU) yang meningkatkan keamanan aplikasi.Perangkat STM32L412xx menyematkan memori berkecepatan tinggi (memori flash hingga 128 Kbyte,40 Kbyte SRAM), antarmuka memori Quad SPI Flash (tersedia pada semua paket) dan berbagai I / O dan periferal yang ditingkatkan yang terhubung ke dua bus APB,dua bus AHB dan matriks bus multi-AHB 32-bit.

Perangkat STM32L412 menyematkan beberapa mekanisme perlindungan untuk memori Flash tertanam dan SRAM: perlindungan baca, perlindungan tulis, perlindungan baca kode eksklusif dan firewall.

Perangkat ini menawarkan dua ADC 12 bit cepat (5 Msps), dua komparator, satu amplifier operasional, RTC daya rendah, satu timer 32-bit tujuan umum, satu timer PWM 16-bit yang didedikasikan untuk kontrol motor,empat timer 16-bit tujuan umum, dan dua 16-bit low-power timer.
Selain itu, hingga 12 saluran sensing kapasitif tersedia.

Mereka juga memiliki antarmuka komunikasi standar dan canggih, yaitu tiga I2C, dua SPI, tiga USART dan satu UART Low-Power, satu kristal perangkat kecepatan penuh USB kurang.

STM32L412 beroperasi pada suhu -40 sampai +85 °C (+105 °C simpang) dan -40 sampai +125 °C (+130 °C simpang) berkisar dari 1.71 sampai 3.6 V VDD catu daya ketika menggunakan regulator LDO internal dan 1.00 hingga 1,32V VDD12 pasokan listrik ketika menggunakan pasokan SMPS eksternal.

Beberapa sumber daya independen didukung: input sumber daya independen analog untuk ADC, OPAMP dan komparator.Sumber daya khusus VDD12 dapat digunakan untuk melewati regulator LDO internal ketika terhubung ke SMPS eksternal.

Keluarga STM32L412xx menawarkan enam paket dari 32 hingga 64 paket pin.

Fitur
• Ultra-low-power dengan FlexPowerControl
Sumber daya listrik 1,71 V sampai 3,6 V
Rentang suhu -40 °C sampai 85/125 °C
300 nA dalam mode VBAT: pasokan untuk RTC dan register cadangan 32x32 bit
16 nA Mode pemadaman (empat pin bangun)
32 nA Standby mode (4 pin bangun)
️ 245 nA Standby mode dengan RTC
️ 0,7 μA Stop 2 mode, 0,95 μA dengan RTC
¢ 79 μA/MHz mode berjalan (LDO Mode)
️ 28 μA/MHz mode jalan (@3.3 V SMPS Mode)
Modus akuisisi batch (BAM)
4 μs bangun dari modus Stop
Brown out reset (BOR)
Matriks Interkoneksi
• Inti: Arm® 32-bit Cortex®-M4 CPU dengan FPU, Adaptive real-time accelerator (ARTAcceleratorTM) yang memungkinkan eksekusi 0-wait-state dari memori Flash, frekuensi hingga 80 MHz, MPU,Instruksi 100DMIPS dan DSP.

Diagram Sirkuit

Komponen Elektronik Lainnya Di Stok

FAQ

Q. Apakah produk Anda asli?
A: Ya, semua produk adalah asli, baru impor asli adalah tujuan kami.
T: Sertifikat apa yang Anda miliki?
A: Kami adalah ISO 9001:2015 Certified Company dan anggota ERAI.
T: Bisakah Anda mendukung pesanan kuantitas kecil atau sampel? Apakah sampel gratis?
A: Ya, kami mendukung pesanan sampel dan pesanan kecil. Biaya sampel berbeda sesuai dengan pesanan atau proyek Anda.
T: Bagaimana pengiriman pesanan saya? Apakah aman?
A: Kami menggunakan ekspres untuk kapal,seperti DHL,Fedex,UPS,TNT,EMS.Kami juga dapat menggunakan forwarder yang disarankan.Produk akan dalam kemasan yang baik danmemastikan keamanan dan kami bertanggung jawab atas kerusakan produk untuk pesanan Anda.
T: Bagaimana dengan waktu pengiriman?
A: Kami dapat mengirimkan suku cadang dalam waktu 5 hari kerja. Jika tidak ada stok, kami akan mengkonfirmasi waktu pengiriman untuk Anda berdasarkan jumlah pesanan Anda.
