Chip sirkuit terintegrasi BQ24725ARGRR Pengisi baterai VQFN-20 IC pengisi

Integrated Circuit Chip BQ24725ARGRR Pengisi baterai VQFN-20 Pengisi IC

Deskripsi Produk
BQ24725A adalah pengisi baterai sinkron efisiensi tinggi, menawarkan jumlah komponen rendah untuk ruang terbatas, aplikasi pengisian baterai multi-kimia.

BQ24725A menggunakan dua pompa muatan untuk secara terpisah menggerakkan MOSFET n-channel (ACFET, RBFET dan BATFET) untuk pemilihan sumber daya sistem otomatis.

DAC arus masuk, arus muatan, dan tegangan muatan yang dikendalikan SMBus memungkinkan akurasi regulasi yang sangat tinggi yang dapat dengan mudah diprogram oleh mikrokontroler manajemen daya sistem.

BQ24725A menggunakan register arus input internal atau pin ILIM eksternal untuk menekan modulasi PWM untuk mengurangi arus muatan.
BQ24725A mengisi satu, dua, tiga atau empat sel seri Li +.



Fitur

• Konverter buck sinkron NMOS-NMOS yang dikendalikan oleh SMBus Host dengan frekuensi switching 615 kHz, 750 kHz, dan 885 kHz yang dapat diprogram
• Pemilihan MOSFET saluran N otomatis dari sumber daya sistem dari adaptor atau baterai yang digerakkan oleh pompa pengisian internal
• Fitur keamanan yang ditingkatkan untuk perlindungan tegangan tinggi, perlindungan arus tinggi, perlindungan sirkuit pendek baterai, induktor dan MOSFET
• arus input yang dapat diprogram, tegangan muatan, batas arus muatan
• ± 0,5% Keakuratan tegangan muatan hingga 19,2V
• ± 3% Keakuratan arus muatan hingga 8,128A
• ± 3% Keakuratan arus masuk hingga 8,064A
• ± 2% 20x akurasi output arus adaptor atau amplifier arus muatan
• Baterai yang dapat diprogram ambang habis, dan fungsi baterai LEARN
• Deteksi dan indikator adaptor yang dapat diprogram
• Memulai lunak terintegrasi
• Kompensasi lingkaran terintegrasi
• Kontrol sistem waktu nyata pada pin ILIM untuk membatasi arus muatan
• Jangkauan operasi adaptor AC 4,5V-24V
• 5μA Listrik pelepasan baterai off-state
• 0.65mA (0,8mA maksimal) Adaptor standby arus tenang
• 20 pin 3,5 x 3,5 mm2Paket VQFN

Konfigurasi PIN

Aplikasi

• Komputer Notebook Portable, UMPC, Notebook Ultra-Thin, dan Netbook
• Terminal genggam
• Peralatan Industri dan Medis
• Peralatan Portable

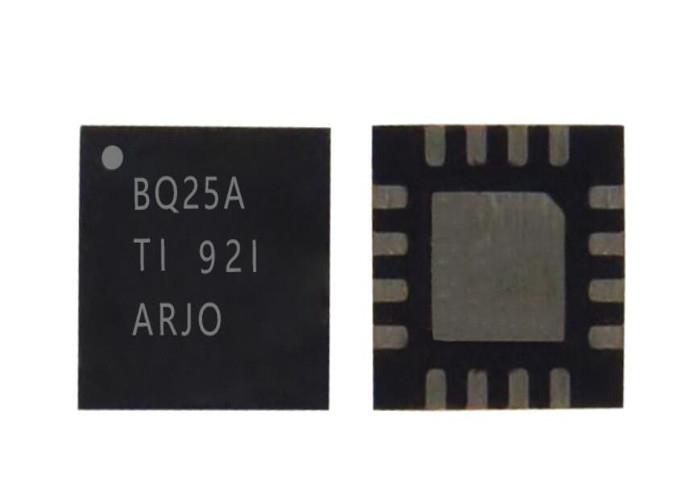

Foto produk
