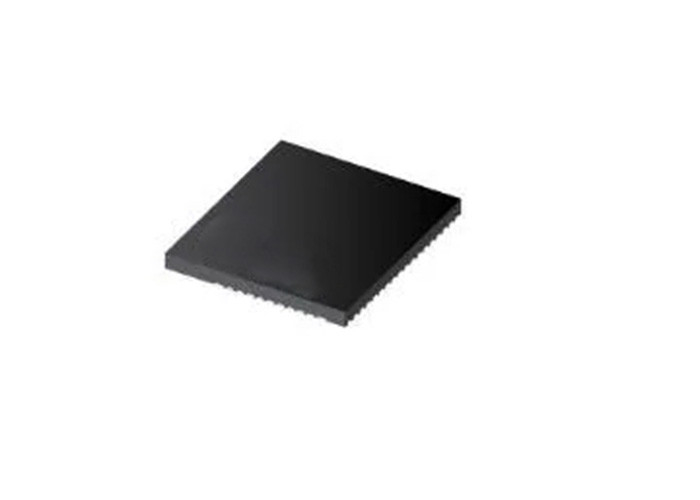

LMG3422R030RQZR GaN FET 600V Driver Gerbang Terisolasi GaN Terintegrasi

GaN IC LMG3422R030RQZR 600V 30mΩ GaN FET Dengan Pengemudi Terintegrasi Pengemudi Gerbang Terisolasi

Deskripsi

LMG3422R030RQZR GaN FET dengan driver dan perlindungan terintegrasi memungkinkan desainer untuk mencapai tingkat baru kepadatan daya dan efisiensi dalam sistem elektronik daya.

LMG3422R030RQZR mengintegrasikan driver silikon yang memungkinkan kecepatan switching hingga 150 V/ns. Kebiasan gerbang presisi terintegrasi menghasilkan SOA switching yang lebih tinggi dibandingkan dengan driver gerbang silikon diskrit.Integrasi ini, dikombinasikan dengan paket induktansi rendah, memberikan switching bersih dan dering minimal dalam topologi catu daya hard-switching.Kekuatan drive gerbang yang dapat disesuaikan memungkinkan kontrol tingkat slew dari 20 V/ns hingga 150 V/ns, yang dapat digunakan untuk secara aktif mengontrol EMI dan mengoptimalkan kinerja switching. LMG3425R030 termasuk mode dioda ideal, yang mengurangi kerugian kuadran ketiga dengan memungkinkan kontrol waktu mati adaptif.

Spesifikasi

Fitur

• Berkualifikasi untuk JEDEC JEP180 untuk topologi hard switching
• 600-V GaN-on-Si FET dengan driver gerbang terintegrasi
• Tegangan bias gerbang presisi tinggi terintegrasi
• 200-V/ns CMTI
• 2Frekuensi pengalihan 0,2-MHz
• 30-V/ns hingga 150-V/ns tingkat mati untuk mengoptimalkan kinerja switching dan mitigasi EMI
• Bekerja dari 7.5-V hingga 18-V pasokan
• Siklus demi siklus overcurrent dan proteksi sirkuit pendek dengan respons < 100 ns
• Tahan 720-V surge saat hard-switching
• Perlindungan diri dari suhu dalam dan pemantauan UVLO
• Keluar PWM suhu digital
• Mode dioda ideal mengurangi kerugian kuadran ketiga di LMG3425R030

Aplikasi

• Sumber daya listrik industri dengan kepadatan tinggi
• Inverter surya dan penggerak motor industri
• Sumber daya listrik tanpa gangguan
• Penyedia Layanan Jaringan Merchant dan Server

Konfigurasi Pin dan Fungsi
