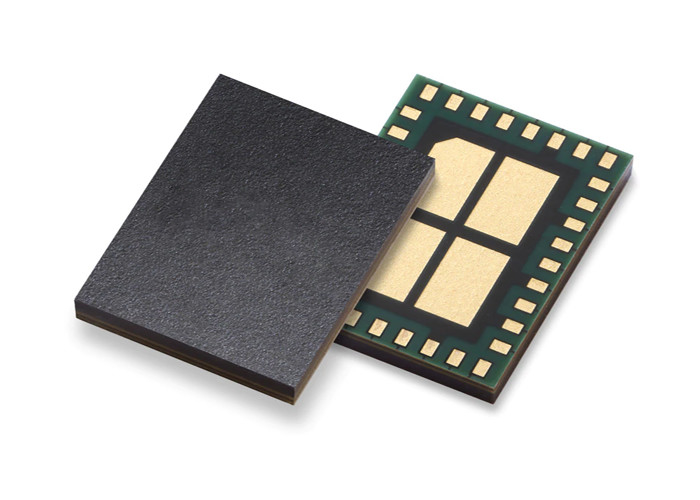

Modul Komunikasi Wireless WLAN8101HMP 2.4GHz WiFi 6 Modul Front End LGA-38

Modul Komunikasi Wireless WLAN8101HMP 2.4GHz WiFi 6 Modul Front End LGA-38

Deskripsi Produk

WLAN8101H adalah 2,4 GHz 2 x 2 MIMO RFFE untuk aplikasi Wi-Fi 6 dalam paket 3 mm x 4 mm.
WLAN8101H terdiri dari dua IC front-end monolitik. Setiap IC front-end terdiri dari amplifier pemancar dengan kopling arah,sebuah amplifier penerimaan kebisingan rendah dan saklar pemancar/penerima dengan saluran Bluetooth. Penguat daya mendukung 3 mode gain TX yang berbeda untuk meningkatkan efisiensi daya. Kopling arah meningkatkan akurasi penginderaan daya transmisi.
WLAN8101H juga mencakup filter koeksistensi untuk saluran pemancar dan penerima.
Perangkat ini dicocokkan dengan 50 Ω dan mengintegrasikan penyaringan harmonik dan keluar dari band yang meminimalkan area tata letak dalam aplikasi.

Fitur

• RFFE 2 x 2 MIMO berukuran kecil untuk aplikasi Wi-Fi 6
• Penguat daya terintegrasi dengan beberapa mode operasi untuk efisiensi daya dinamis dan kontrol linearitas
• Band tinggi penuh 2402 MHz sampai 2482 MHz
• 3 Mode operasi TX yang memungkinkan fleksibilitas untuk adaptasi efisiensi daya
• Penguat suara rendah terintegrasi yang mendukung mode gain tinggi dan bypass
• Saklar SPDT terintegrasi untuk operasi RX dan TX antena tunggal
• Kopling arah terintegrasi untuk kontrol daya transmisi yang tepat
• Tidak memerlukan komponen pencocokan eksternal, port RF bebas DC, kecuali untuk ANT, dan port BT (on-chip ESD coil)
• Kondensator pemisahan RF terintegrasi untuk semua VCC dan pin kontrol
• Paket berprofil rendah berukuran kecil 3 mm x 4 mm
• Perlindungan ESD terintegrasi pada semua pin
• Model tubuh manusia (HBM) menurut standar ANSI/ESDA/JEDEC JS-001 melebihi 2 kV
• Model Perangkat Terisi (CDM) menurut standar ANSI/ESDA/JEDEC JS-002 melebihi 500 V kecuali pin ANT nilai adalah 400 V
• RoHS sesuai

Aplikasi

• Dukungan Wi-Fi 6
• Smartphone, tablet, netbook, dan perangkat komputasi portabel lainnya
• Aplikasi modul untuk sistem tertanam
