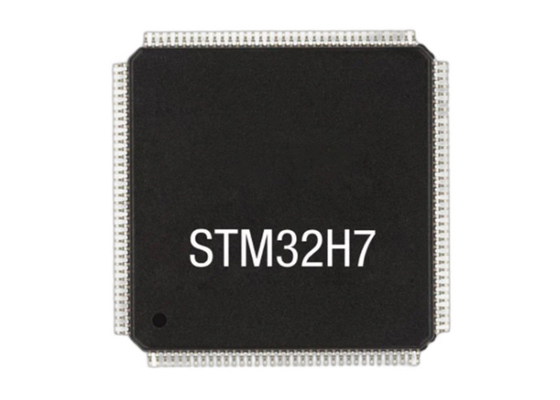

32-Bit Single-Core STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 Mikrokontroler IC

32 bit Single-Core STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 Mikrokontroler IC

Deskripsi

Perangkat STM32H735VGY6TR didasarkan pada kernel RISC Arm® Cortex®-M7 32-bit berkinerja tinggi yang beroperasi hingga 550 MHz.Inti Cortex® -M7 memiliki unit titik terapung (FPU) yang mendukung instruksi dan jenis data pengolahan data dan presisi ganda Arm® (sesuai dengan IEEE 754). Inti Cortex-M7 mencakup 32 Kbytes instruction cache dan 32 Kbytes data cache.Perangkat STM32H735VGY6TR mendukung seperangkat lengkap instruksi DSP dan unit perlindungan memori (MPU) untuk meningkatkan keamanan aplikasi.

Perangkat STM32H735VGY6TR menggabungkan memori tertanam berkecepatan tinggi dengan 1 Mbyte memori Flash, hingga 564 Kbyte RAM (termasuk 192 Kbyte yang dapat dibagi antara ITCM dan AXI,ditambah 64 Kbyte eksklusif ITCM, ditambah 128 Kbyte eksklusif AXI, 128 Kbyte DTCM, 48 Kbyte AHB dan 4 Kbyte RAM cadangan), serta berbagai I / O dan periferal yang ditingkatkan yang terhubung ke bus APB, bus AHB,2x32 bit multi-AHB bus matriks dan multi-layer AXI interconnect mendukung akses memori internal dan eksternalUntuk meningkatkan ketahanan aplikasi, semua memori memiliki koreksi kode kesalahan (satu koreksi kesalahan, dua deteksi kesalahan).

Perangkat ini tertanam periferal yang memungkinkan akselerasi fungsi matematika/aritmatika (CORDIC koprosesor untuk fungsi trigonometri dan unit FMAC untuk fungsi filter).Semua perangkat menawarkan tiga ADC, dua DAC, dua penguat operasi, dua komparator daya ultra rendah, RTC daya rendah, 4 timer 32-bit tujuan umum, 12 timer 16-bit tujuan umum termasuk dua timer PWM untuk kontrol motor,lima timer daya rendahPerangkat ini mendukung empat filter digital untuk modulator sigma-delta eksternal (DFSDM).Mereka juga memiliki antarmuka komunikasi standar dan lanjutan.

Spesifikasi STM32H735VGY6TR

Pin kemasan

Fitur

• Inti: Arm® Cortex®-M7 32-bit MCU 550 MHz

• -40°C sampai 85°C/125°C

• Hingga 128Kbyte memori Flash

• 36Kbyte SRAM (32Kbyte dengan HW parity check)

• Kisaran tegangan: 1,62 V sampai 3,6 V

• Penyediaan VBAT untuk RTC dan registrasi cadangan

• Osilator kristal 4 sampai 48MHz

• Pengendali DMA 7-saluran dengan pemetaan fleksibel

• 12-bit, 0,4μs ADC (hingga 16 saluran ext)

• Dua komparator analog cepat bertenaga rendah, dengan input dan output yang dapat diprogram, rail-to-rail

• Dua DAC 12 bit, sample-and-hold bertenaga rendah

• 14 timer (dua 128MHz mampu): 16-bit untuk kontrol motor canggih, satu 32-bit dan lima 16-bit umum-tujuan, dua 16-bit dasar, dua 16-bit daya rendah, dua watchdogs, SysTick timer

• Kalender RTC dengan alarm dan alarm periodik dari Stop/Standby/Shutdown

• Pengontrol Pengiriman Daya USB Type-CTM

• Dukungan pengembangan: serial wire debug (SWD)

• ID unik 96-bit

• Semua kemasan sesuai dengan ECOPACK®2

[Komponen Elektronik Lainnya Dalam Stok]
