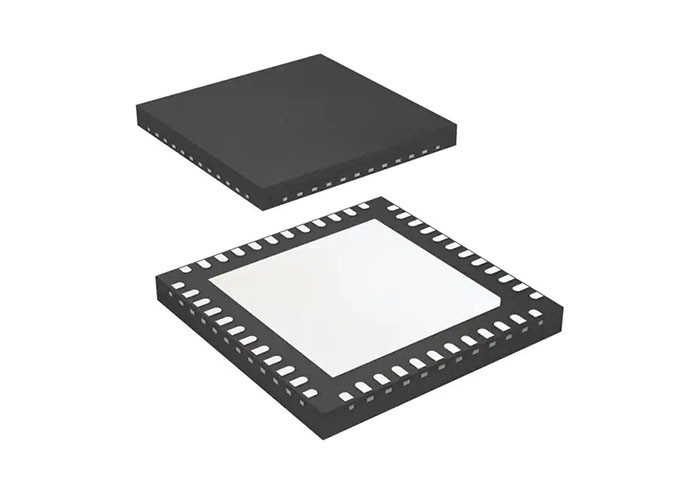

IC Manajemen Daya L-ASC10-1SG48I Manajemen Perangkat Keras Expander 48-QFNS

Power Management IC L-ASC10-1SG48I Hardware Management Expander 48-QFNS

Deskripsi Produk

L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) adalah Hardware Management (Power, Thermal, and Control Plane Management) Expander yang dirancang untuk digunakan dengan Platform Manager 2, MachXO2, MachXO3,atau ECP5 FPGA untuk mengimplementasikan fungsi Hardware Management Control di papan sirkuitL-ASC10-1SG48I (disebut sebagai ASC) memungkinkan skala lancar dari tegangan pasokan listrik dan pemantauan arus, pemantauan suhu, urutan dan saluran kontrol margin.ASC mencakup antarmuka khusus yang mendukung pertukaran status sinyal monitor dan sinyal kontrol output dengan pengontrol manajemen perangkat keras terpusat iniHingga delapan perangkat ASC dapat digunakan untuk menerapkan sistem manajemen perangkat keras.

Fitur

Pemantauan dan Pengukuran Ten Rail Voltage

• Keakuratan deteksi kesalahan UV/OV - 0,2%
• Kecepatan deteksi kesalahan < 100 μs
• Sensor Tegangan Tinggi, Tunggal dan Diferensial

Pemantauan dan Pengukuran arus jarak jauh dua saluran

• Arus sisi tinggi Pengukuran hingga 12 V
• Deteksi kesalahan OC/UC yang dapat diprogram
• Menemukan kesalahan arus dalam < 1 μs

Tiga saluran pemantauan dan pengukuran suhu

• Batas kesalahan OT/UT yang dapat diprogram
• Dua saluran pemantauan suhu menggunakan dioda eksternal
• Satu monitor suhu pada chip

Empat Pengemudi MOSFET Sisi Tinggi

• Pompa muatan yang dapat diprogram

Empat Trim Presisi dan Margin Saluran

• Operasi loop tertutup
• Pengukuran Tegangan dan Dukungan VID

Sembilan Input / Output Tujuan Umum

• 5 V toleransi I/O

Logging Fault Non-Volatile
Di dalam sistem dapat diprogram melalui I2C

• Konfigurasi Non-Volatile
• Dukungan Program Latar Belakang

Dukungan Tingkat Sistem

• 3.3 V Operasi, rentang pasokan input yang luas 2,8 V sampai 3,6 V
• Kisaran suhu industri
• 48-pin QFN
• Memenuhi RoHS dan bebas halogen

Diagram Blok ASC

Aplikasi

• Telekomunikasi dan Jaringan
• Industri, Uji & Pengukuran
• Sistem Kedokteran
• Server dan Sistem Penyimpanan
• Sistem Keandalan Tinggi

Diagram Aplikasi
