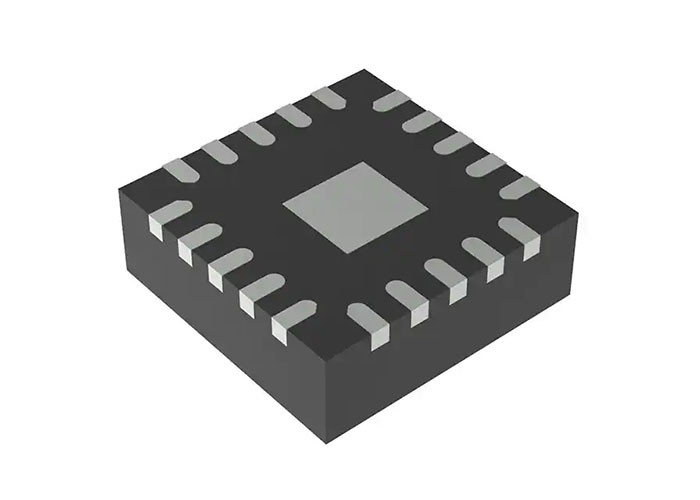

TPS56C230RJER Chip Sirkuit Terpadu FET Buck Switching Regulator IC Positive Rohs

TPS56C230RJER Buck Switching Regulator IC Positif Adjustable 0.6V 1 Output 12A 20-VFQFN

Keterangan

TPS56C230RJER adalah konverter buck sinkron efisiensi tinggi dengan FET terintegrasi.Perancang sistem dapat menggunakan perangkat dalam berbagai aplikasi karena menarik arus siaga rendah dan memerlukan beberapa komponen eksternal.
TPS56C230RJER menggunakan kontrol D-CAP3 yang memberikan respons transien cepat dan pengaturan saluran dan beban yang sangat baik dengan kompensasi internal.Ini juga memiliki sirkuit berpemilik yang memungkinkan perangkat untuk mendukung kapasitor output resistansi seri setara rendah (ESR) seperti polimer khusus dan kapasitor keramik ESR ultra-rendah.

Fitur

• Kisaran voltase input: 4,5 V hingga 18 V

• Kisaran tegangan keluaran: 0,6 V hingga 5,5 V

• Mendukung arus keluaran kontinu 12-A

• Kontrol arsitektur D-CAP3™ untuk respons transien yang cepat

• ±1% akurasi voltase umpan balik (25°C)

• FET 17-mΩ dan 5,9-mΩ terintegrasi

• Eco-mode™ dan Forced Continuous Conductive Mode (FCCM) yang dapat dipilih dengan pin MODE

• Frekuensi switching 500-kHz

• Waktu soft-start yang dapat disesuaikan dengan default 1,2 ms

• Indikator Daya Terintegrasi Baik

• Fungsi pelepasan keluaran bawaan

• Siklus-demi-siklus atas perlindungan saat ini

• Non-latched over-voltage, under-voltage, overtemperature dan under voltage lock-out protections

• -40°C hingga 125°C Suhu Persimpangan Operasi

• 20-pin 3.0-mm × 3.0-mm HotRod™ VQFN

Aplikasi

• DTV dan Set-top box
• PC dan PC Industri
• Jaringan kabel
• Sistem tenaga terdistribusi

Skema Sederhana

Konfigurasi dan Fungsi Pin
