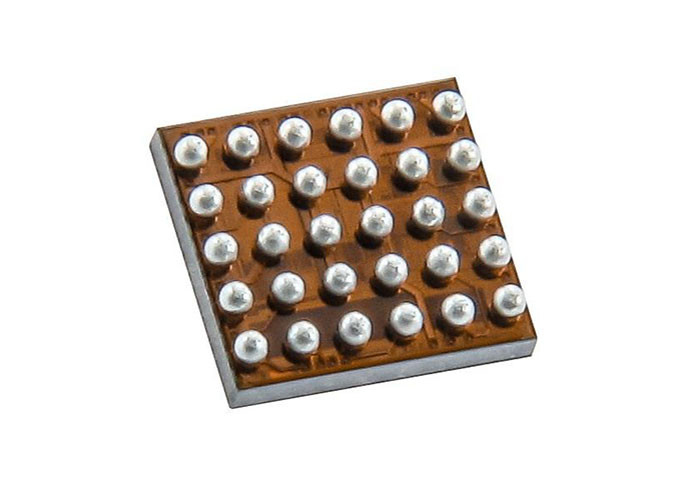

MAX77654BENV+T Chip Sirkuit Terpadu 30WLP PMIC Manajemen Daya Tujuan Umum

Chip Sirkuit Terpadu MAX77654BENV+T Manajemen Daya PMIC Tujuan Umum 30-WLP

Gambaran umum

MAX77654BENV+T menyediakan solusi pengisian daya baterai dan catu daya yang sangat terintegrasi untuk aplikasi berdaya rendah di mana ukuran dan efisiensi sangat penting.IC dilengkapi regulator buck-boost SIMO yang menyediakan tiga rel daya yang dapat diprogram secara independen dari satu induktor untuk meminimalkan ukuran solusi total.Dua LDO 100mA memberikan penolakan riak untuk audio dan aplikasi sensitif kebisingan lainnya.LDO juga dapat dikonfigurasi sebagai sakelar beban untuk mengelola konsumsi daya dengan memutuskan blok eksternal bila tidak diperlukan.Pengisi daya linier yang sangat dapat dikonfigurasi mendukung berbagai kapasitas baterai Li+ dan mencakup pemantauan suhu baterai untuk keamanan tambahan (JEITA).

Perangkat ini mencakup tiga GPIO dan multiplexer analog yang mengalihkan beberapa sinyal tegangan dan arus internal ke node eksternal untuk pemantauan dengan ADC eksternal.Antarmuka serial I2C dua arah memungkinkan untuk mengonfigurasi dan memeriksa status perangkat.Kontroler on/off internal menyediakan urutan startup yang terkontrol untuk regulator dan menyediakan fungsionalitas pengawasan saat regulator aktif.Banyak opsi yang dapat diprogram dari pabrik memungkinkan perangkat disesuaikan untuk banyak aplikasi, memungkinkan waktu pemasaran yang lebih cepat.

Manfaat dan Fitur

3x Output, Regulator Buck-Boost Single-Inductor Multiple-Output (SIMO)
Mendukung Rentang Tegangan Output Lebar dari 0.8V hingga 5.5V untuk semua Saluran SIMO
2x 100mA LDO/LSW
Pengisi Daya Smart Power Selector™ Li+/Li-Poly
3x Sumber Daya GPIO
Output MUX Analog untuk Pemantauan Daya
Mode Kapal Pabrik (<200nA IQ)
0.3 A Shutdown Current
6μA Arus Pengoperasian (3 Saluran SIMO + 2LDO)
Pengisi Daya Dioptimalkan untuk Ukuran Baterai Kecil
Arus Pengisian Cepat yang Dapat Diprogram dari 7,5mA hingga 300mA
Tegangan Regulasi Baterai yang Dapat Diprogram dari 3.6V hingga 4.6V
Arus Pemutusan yang Dapat Diprogram dari 0,375mA hingga 45mA
Monitor Suhu Baterai JEITA Menyesuaikan Arus Pengisian dan Tegangan Pengaturan Baterai untuk Pengisian Daya yang Aman
Fleksibel dan Dapat Dikonfigurasi
Antarmuka yang Kompatibel dengan I2C dan GPIO

Aplikasi

Headphone Bluetooth, Dapat Didengar
Speaker Nirkabel
Monitor Kebugaran, Kesehatan, dan Aktivitas
Dapat dipakai
Monitor Keselamatan dan Keamanan
Node Sensor
Perangkat Konsumen Portabel
Internet of Things (IoT)

Diagram Blok Sederhana
