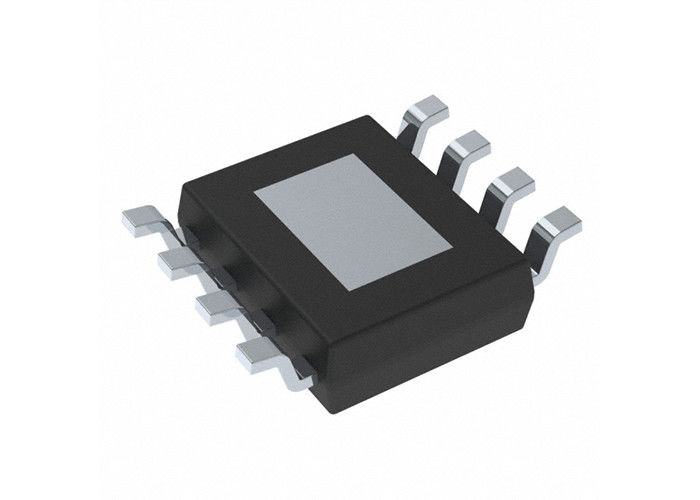

Chip Sirkuit Terpadu UCC27200QDDARQ1 IC Driver Gerbang Setengah Jembatan Non-Pembalik

Chip Sirkuit Terpadu UCC27200QDDARQ1 IC Driver Gerbang Setengah Jembatan Non-Pembalik

Deskripsi Produk UCC27200QDDARQ1

UCC27200QDDARQ1 adalah driver MOSFET Nchannel frekuensi tinggi termasuk dioda bootstrap 120-V dan driver sisi tinggi dan sisi rendah dengan input independen untuk fleksibilitas kontrol maksimum. Hal ini memungkinkan kontrol MOSFET N-channel di halfbridge, full-bridge, two- beralih maju, dan aktifkan konverter maju penjepit.Driver gerbang sisi rendah dan sisi atas dikontrol secara independen dan disesuaikan dengan 1 ns antara turnon dan turnoff satu sama lain.

Spesifikasi DariUCC27200QDDARQ1

Fitur UCC27200QDDARQ1

• Berkualitas untuk Aplikasi Otomotif
• AEC-Q100 Lolos Dengan Hasil Sebagai Berikut:
• Suhu Perangkat Kelas 1:
• Kisaran Suhu Pengoperasian Sekitar 40°C hingga 125°C
• Perangkat HBM ESD Klasifikasi Level 2
• Tingkat Klasifikasi ESD CDM Perangkat C5
• Menggerakkan Dua MOSFET Saluran-N dalam Konfigurasi Sisi Tinggi dan Sisi Rendah
• Tegangan Boot Maksimum: 120 V
• Tegangan VDD Maksimum: 20 V
• On-Chip 0,65-V VF, 0,6-Ω RD Bootstrap Diode
• Operasi lebih besar dari 1 MHz
• Waktu Tunda Propagasi 20-ns
• Wastafel 3-A, Arus Keluaran Sumber 3-A
• 8-ns Rise dan 7-ns Fall Time Dengan Beban 1000-pF
• Pencocokan Tunda 1-ns
• Ditentukan dari –40°C hingga 140°C (Suhu Persimpangan)

Aplikasi dariUCC27200QDDARQ1

• Catu Daya untuk Pasar Telekomunikasi, Datacom, dan Pedagang
• Aplikasi Half-Bridge dan Pengonversi Full-Bridge
• Arsitektur Bus Terisolasi
• Pengonversi Maju Dua Sakelar
• Konverter Maju Penjepit Aktif
• Konverter Uang Sinkron Tegangan Tinggi
• Amplifier Audio Kelas-D

Diagram Aplikasi Sederhana dari UCC27200QDDARQ1
