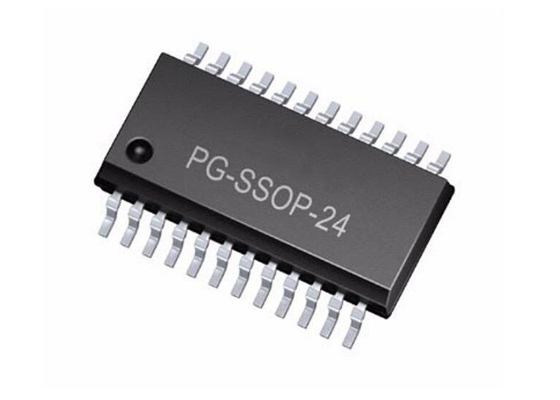

TLE8444SL Chip Sirkuit Terpadu IC Driver Setengah Jembatan Quad SSOP24 IC Driver Motor

TLE8444SL Integrated Circuit Chip Quad Half-Bridge Driver IC SSOP24 Motor Driver IC

Deskripsi produkTLE8444SL

TLE8444SL adalah Quad-Half-Bridge-IC terlindungi yang ditujukan untuk aplikasi kontrol gerak otomotif dan industri.TLE8444SL adalah die monolitik berdasarkan teknologi campuran cerdas SPT yang menggabungkan sirkuit kontrol bipolar dan CMOS dengan perangkat daya DMOS. DC-Motor dapat didorong di depan (cw), mundur (ccw), rem dan mode impedansi tinggi sedangkan sebagai StepperMotor dapat didorong di No-Current, negatif / positif mode output arus.Berbagai modus ini dapat dengan mudah dicapai melalui antarmuka paralel standar perangkat ke mikrokontroler.

SpesifikasiTLE8444SL

Fitur dari TLE8444SL

• 4 Kekuatan Half-Bridge Output (1.3Ω RDS ((ON) MAX @ Tj=150°C)
• Penutupan arus berlebih minimal pada 0,9A
• Kontrol antarmuka paralel sederhana dari Half-Bridge Outputs
• Input terbalik dan tidak terbalik untuk meminimalkan jumlah koneksi mikrokontroler
• Konsumsi arus yang sangat rendah dalam mode tidur (max. 5μA)
• Diagnosa Tanda Kesalahan
• Diagnosis beban terbuka dalam keadaan ON untuk semua output
• Output yang dilindungi dari arus lebihan
• Perlindungan atas suhu dengan histeresis
• Over dan di bawah kunci tegangan
• 3.3V / 5V input yang kompatibel dengan histeresis
• Tidak ada arus silang
• Dioda bebas roda internal
• Paket yang ditingkatkan secara termal (konduktor cair)

Aplikasi dariTLE8444SL

• Beban Unipolar atau Bipolar
• Motor stepper (misalnya kontrol kecepatan kosong)
• Motor sikat DC

Diagram blok TLE8444SL

Penugasan Pin TLE8444SL
