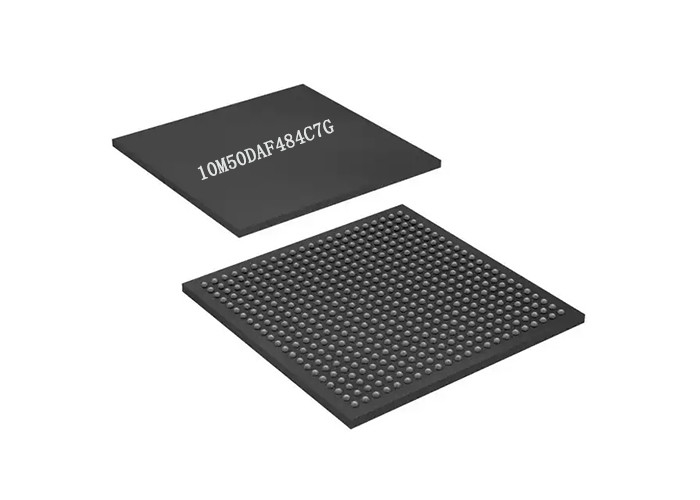

Chip Sirkuit Terpadu FPGA 10M50DAF484C7G MAX 10 Bidang Programmable Gate Array 484-BGA

Chip Sirkuit Terpadu FPGA 10M50DAF484C7G MAX 10 Bidang Programmable Gate Array 484-BGA

Deskripsi Produk Dari10M50DAF484C7G

10M50DAF484C7G selain transceiver mode ganda 57,8 Gbps PAM4 / 28,9 Gbps NRZ, perangkat 10M50DAF484C7G menampilkan beberapa terobosan inovasi lainnya.Ini termasuk semua arsitektur inti HyperFlex® baru, blok DSP floating point yang diperkeras, pengontrol memori eksternal yang diperkeras dan teknologi pengemasan canggih berdasarkan Embedded Multi-die Interconnect Bridge (EMIB).

Spesifikasi Dari10M50DAF484C7G

Fitur dari10M50DAF484C7G

• 1 GHz fabric clocking
• Antarmuka memori eksternal 667 MHz clocking, mendukung antarmuka DDR4 2666 Mbps
• Antarmuka LVDS 800 MHz clocking, mendukung antarmuka LVDS 1600 Mbps
• Sintesis pohon jam yang dapat diprogram, kompatibel dengan jaringan jam global, regional, dan periferal
• Jam hanya disintesis jika diperlukan, untuk meminimalkan daya dinamis

Blok DSP 10M50DAF484C7G: Mode Titik Tetap Presisi Standar

FAQ
T. Apakah produk Anda asli?
A: Ya, semua produk asli, impor asli baru adalah tujuan kami.
T: Sertifikat apa yang Anda miliki?
J: Kami adalah Perusahaan Bersertifikat ISO 9001:2015 dan anggota ERAI.
T: Dapatkah Anda mendukung pesanan atau sampel dalam jumlah kecil? Apakah sampel gratis?
A: Ya, kami mendukung pesanan sampel dan pesanan kecil. Biaya sampel berbeda sesuai dengan pesanan atau proyek Anda.
T: Bagaimana cara mengirimkan pesanan saya?Apakah ini aman?
A: Kami menggunakan express untuk mengirim, seperti DHL, Fedex, UPS, TNT, EMS. Kami juga dapat menggunakan forwarder yang Anda sarankan. Produk akan dikemas dengan baik dan memastikan keamanan dan kami bertanggung jawab atas kerusakan produk pada pesanan Anda.
T: Bagaimana dengan waktu tunggu?
A: Kami dapat mengirimkan suku cadang stok dalam waktu 5 hari kerja. Jika tanpa stok, kami akan mengkonfirmasi waktu tunggu untuk Anda berdasarkan jumlah pesanan Anda.
