3-V Ke 10-V TPS62992QRYTRQ1 2A Konverter Buck Sinkron Otomotif IQ rendah

3-V Ke 10-V TPS62992QRYTRQ1 2A Konverter Buck Sinkron Otomotif IQ rendah

Deskripsi Produk TPS62992QRYTRQ1
TPS62992QRYTRQ1 adalah konverter DC-DC step-down sinkron yang sangat efisien, kecil, dan fleksibel yang mudah digunakan.Frekuensi switching yang dapat dipilih sebesar 2,5 MHz atau 1,0 MHz memungkinkan penggunaan induktor kecil dan memberikan respons transien yang cepat.Perangkat ini mendukung akurasi VOUT tinggi ± 1,5% di seluruh rentang suhu pengoperasian dan kinerja transien beban yang ditingkatkan dengan topologi DCS-Control.Kisaran tegangan input 3-V hingga 10-V yang lebar mendukung berbagai input nominal, seperti rel pasokan 9-V, Li-Ion sel tunggal atau multi-sel, dan rel 5-V atau 3,3-V.
TPS62992QRYTRQ1 dapat secara otomatis masuk ke mode hemat daya (jika auto PFM atau PWM dipilih) pada beban ringan untuk menjaga efisiensi tinggi.Selain itu, untuk memberikan efisiensi tinggi pada beban yang sangat kecil, perangkat ini memiliki arus diam tipikal rendah sebesar 4 µA.AEE, jika diaktifkan, memberikan efisiensi tinggi pada VIN, VOUT, dan arus beban.Perangkat ini mencakup input MODE/Smart-CONF untuk mengatur pembagi internal dan eksternal, frekuensi switching, pelepasan tegangan output, dan mode hemat daya otomatis atau operasi PWM paksa.

Spesifikasi TPS62992QRYTRQ1

Fitur TPS62992QRYTRQ1

• AEC-Q100 memenuhi syarat untuk aplikasi otomotif:
• Tingkat suhu 1: –40°C hingga +125°C, TA
• Klasifikasi HBM ESD perangkat level 2
• Klasifikasi ESD CDM tingkat C4B
• Berkemampuan Keselamatan Fungsional
• Dokumentasi tersedia untuk membantu desain sistem keselamatan fungsional
• Jangkauan TJ yang diperluas: hingga 165°C
• Topologi DCS-Control efisiensi tinggi
• RDS(ON): sisi tinggi 62-mΩ, sisi rendah 22-mΩ
• Transisi PWM/PFM yang mulus
• 4-µA IQ rendah (khas)
• Hingga 2-A arus keluaran terus menerus
• ±1,5% akurasi voltase keluaran melintasi suhu
• Opsi tegangan keluaran yang dapat dikonfigurasi:
• Pembagi eksternal VFB 0,6-V hingga 5,5-V
• 16 opsi antara 0,4 V dan 5,5 V
• Fleksibilitas melalui pin MODE/S-CONF
• Frekuensi switching 2,5-MHz atau 1,0-MHz
• PWM paksa atau PFM Otomatis (mode hemat daya) dengan opsi perubahan mode dinamis
• Tidak diperlukan kapasitor bootstrap eksternal
• Perlindungan arus berlebih dan suhu berlebih
• Mode siklus tugas 100%.
• Input aktif yang tepat
• Soft start dan pelacakan yang dapat disesuaikan
• Output daya bagus
• Pinout yang dioptimalkan untuk perutean lapisan tunggal

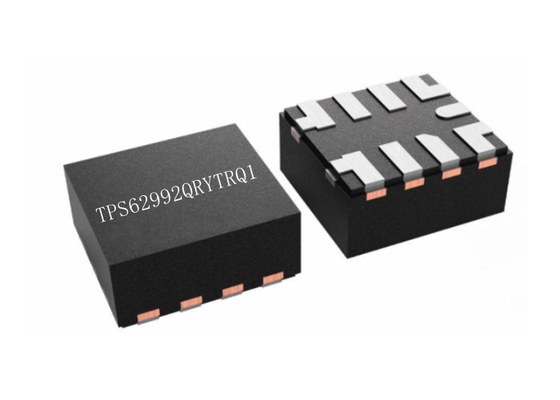

• Paket VQFN 2,2 mm × 2,0 mm yang dapat dibasahi dengan pitch 0,5 mm

Aplikasi TPS62992QRYTRQ1

• ADAS
• Elektronik tubuh dan pencahayaan
• Infotainment dan cluster
• Sistem hybrid, listrik, dan powertrain

Diagram Fungsi TPS62992QRYTRQ1

Skema Sederhana TPS62992QRYTRQ1

Konfigurasi Pin TPS62992QRYTRQ1
