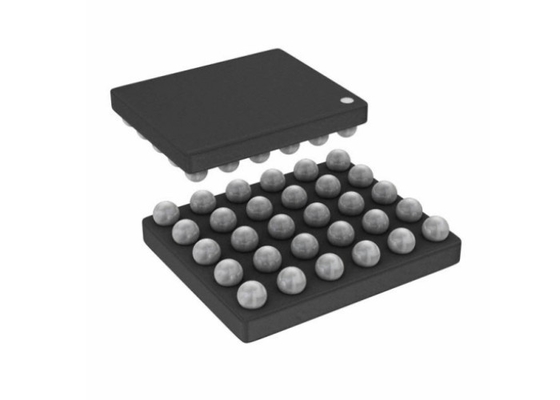

4 Saluran AFE49I30YZR Ujung Depan Analog Terpadu Ultra Kecil - AFE 24 Bit 30-DSBGA

4 Saluran AFE49I30YZR Ujung Depan Analog Terpadu Ultra Kecil - AFE 24 Bit 30-DSBGA

Deskripsi Produk AFE49I30YZR

AFE49I30YZR adalah front-end analog untuk aplikasi pengukuran optik bio-sensing/ PPG dan ECG.Perangkat ini mendukung hingga enam switching light-emitting diodes (LEDs) dan hingga empat fotodioda.Hingga 24 fase sinyal dapat ditentukan dan sinyal PPG atau ECG dapat diperoleh dari setiap fase secara tersinkronisasi.

Spesifikasi AFE49I30YZR

Fitur AFE49I30YZR

• Mendukung akuisisi sinyal hingga 24 fase
• Alokasi fleksibel 6 LED, 4 PD di setiap fase PPG
• Akuisisi sinyal PPG/ECG tersinkronisasi dengan setiap fase yang dapat dikonfigurasi sebagai PPG atau ECG, dan pada kecepatan data yang berbeda
• PPG/ECG tersinkronisasi mendukung kecepatan data hingga 1 kHz
• Mode khusus EKG mendukung laju data hingga 4 kHz
• Rantai sinyal PPG:
• Sistem SNR hingga 108-dB pada arus PD 16 µA
• Arus rendah untuk pengoperasian berkelanjutan pada perangkat yang dapat dipakai dengan nilai umum: 15 µA untuk LED, 20 µA untuk penerima
• Pemancar PPG:
• Mendukung konfigurasi LED anoda umum
• Arus LED 8-Bit yang dapat diprogram dengan kisaran yang dapat disesuaikan dari 25 mA hingga 250 mA
• Mode untuk menyalakan dua LED secara paralel dengan kontrol arus per fase independen
• LED yang dapat diprogram tepat waktu per fase
• Dukungan simultan dari 6 LED untuk SpO2, HRM, atau HRM multi-panjang gelombang
• Penerima PPG:
• Mendukung 4 input fotodioda yang dimultiplekskan waktu
• 2 penerima paralel untuk mengambil sampel dua saluran PD secara bersamaan
• DAC pengurangan offset ambien individual pada setiap Input TIA dengan kontrol per fase 8-bit dan rentang yang dapat disesuaikan hingga 255-µA
• DAC pengurangan offset LED individu pada setiap input TIA dengan kontrol per fase 5-bit dan
• Kisaran 15,5-µA
• Mendekati penolakan ambien 100 dB hingga 10 Hz
• Penyaringan kebisingan dengan bandwidth yang dapat diprogram
• Penguatan Transimpedansi: 3,7 kΩ hingga 1 MΩ
• Rantai Sinyal EKG
• EKG 1 sadapan dengan output RLD untuk bias
• INA dapat diprogram dari 1,6 – 13
• <1 µVrms input noise (dalam bandwidth 1-150 Hz) pada laju sampel 4-kHz
• Filter Akses Rendah 450 Hz terintegrasi
• Deteksi lead-off AC, DC dengan arus 3,125-100 nA dan interupsi yang dapat diprogram
• Mendukung jam eksternal dan mode osilator internal
• Opsi untuk memperoleh data yang disinkronkan dengan jam master sistem
• Pembatalan otomatis DC dari ambient, LED
• FIFO dengan kedalaman 128 sampel
• antarmuka I2C
• DSBGA 2,6 mm × 2,1 mm, pitch 0,4 mm
• Pasokan: Rx: 1,7 V-1,9 V (bypass LDO);1,9 V-3,6 V (LDO diaktifkan), Tx: 3 V-5,5 V, IO: 1,7-3,6 V
• Mendukung pengoperasian dengan 2 suplai - 1,8 V, 5 V

Aplikasi AFE49I30YZR

• EKG pada perangkat yang dapat dikenakan
• PPG tersinkronisasi, EKG untuk tekanan darah berbasis PTT
• Optical heart-rate monitoring (HRM) dan Heartrate variability (HRV) untuk perangkat yang dapat dikenakan, perangkat yang dapat didengar
• Pengukuran oksimetri nadi (SpO2).
• Konsumsi oksigen maksimum (VO2 Max)

Skema Sederhana AFE49I30YZR
