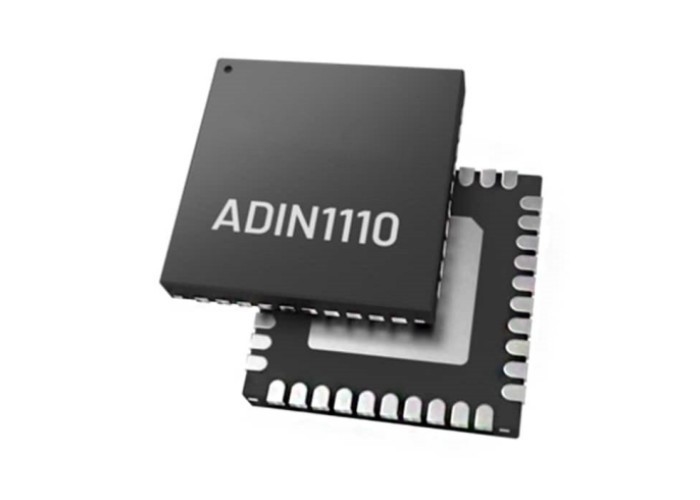

10Mbps Daya Rendah IC Ethernet ADIN1110BCPZ 10BASE-T1L MAC PHY Dengan 4 MDI

10Mbps Low Power ADIN1110BCPZ Ethernet ICs 10BASE-T1L MAC PHY Dengan 4 MDI

Deskripsi Produk ADIN1110BCPZ

ADIN1110BCPZ Low Power 10BASE-T1L Ethernet MAC-PHY mengintegrasikan inti Ethernet PHY dengan MAC dan semua sirkuit analog terkait, input dan output buffering jam.ADIN1110BCPZ memiliki rel pasokan daya tunggal dari 1.8V atau 3.3V dan dirancang untuk aplikasi Ethernet industri.

Spesifikasi ADIN1110BCPZ

Fitur dari ADIN1110BCPZ

• Kemampuan negosiasi otomatis
• Mendukung aplikasi keamanan intrinsik
• Resistor terminasi eksternal
• Pin Rx/Tx terpisah
• MAC terintegrasi dengan antarmuka SPI
• Antarmuka SPI mendukung 10Mb/detik full duplex
• Mendukung Open Alliance 10BASE-T1x MAC-PHY Serial
• Antarmuka
• Peta memori MDIO diakses melalui SPI
• FIFO pada chip: 20kB menerima, 8kB mengirimkan
• Pemotongan atau Penyimpanan dan operasi ke depan
• Rx antrian prioritas tinggi dan rendah
• Dukungan cap waktu IEEE 1588
• Penghitung statistik
• 16 alamat MAC yang didukung untuk penyaringan frame
• 10BASE-T1L IEEE® Std 802.3cg-2019 TM sesuai
• Mendukung 1.0V pk-pk dan 2.4V pk-pk tingkat transmisi
• Konfigurasi yang tidak dikelola menggunakan tali pin, termasuk:
• Pemilihan master/slave
• Amplitudo transmisi
• Osilator kristal 25MHz/input jam eksternal 25MHz
• Operasi daya tunggal 1,8V/3,3V (tergantung mode)
• Jangkauan Kabel
• 1700 meter + dengan 1.0V pk-pk
• 1700 meter + dengan 2,4V pk-pk
• Konsumsi daya rendah ️ Dual supply 42mW tipe
• Link LED
• Paket kecil 40 lead (6mm x 6mm) LFCSP
• Kisaran suhu yang luas -40°C sampai +105°C

Aplikasi dari ADIN1110BCPZ

• Instrumen lapangan
• Otomasi bangunan dan keselamatan kebakaran
• Otomatisasi pabrik
• Sensor tepi dan aktuator
• Pemantauan kondisi dan konektivitas mesin

Diagram blok fungsional dari ADIN1110BCPZ

Konfigurasi Pin ADIN1110BCPZ
