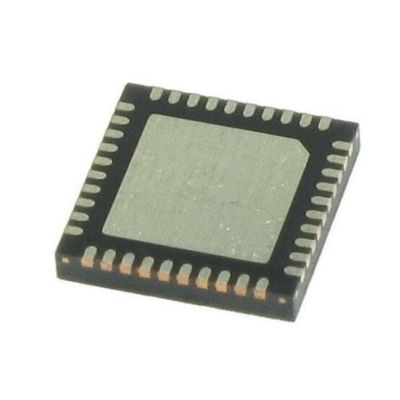

MAX17614ATP Integrated Circuit Chip N-Channel OR Controller Source Selector Switch dengan perlindungan tegangan 60V dan pembatasan arus yang dapat diprogram 3A

MAX17614ATP adalah saklar pemilihan sumber yang sangat terintegrasi dan pengontrol dioda ideal yang menampilkan MOSFET N-channel back-to-back terintegrasi, ditempatkan dalam paket TQFN 4mm × 4mm yang ringkas. Sangat cocok untuk aplikasi seperti servo gabungan pada robot humanoid, redundansi multi-catu daya, dan skenario catu daya sensor terdistribusi.

FET N-channel ganda bawaan memungkinkan pemilihan gerbang OR yang mulus antara beberapa baterai atau sumber catu daya, dengan pemblokiran arus balik hanya dalam 140 ns. Kerugian konduksi secara signifikan lebih rendah dibandingkan dioda standar, sehingga mengatasi masalah seperti peralihan antara baterai primer dan cadangan pada robot, serta kerusakan pada motor servo dan sensor yang disebabkan oleh arus balik selama pemadaman listrik. Mendukung gerbang jarak jauh dari satu catu daya gabungan melalui pin EN kontrol utama, memfasilitasi manajemen daya berjenjang untuk seluruh sistem.

Tahan lonjakan tegangan tinggi hingga +60V dan turun hingga -65V; dilengkapi ambang batas tegangan rendah dan tegangan berlebih yang dapat diprogram mulai dari 4,5V hingga 60V, kompatibel dengan baterai daya lithium-ion 48V arus utama untuk robot humanoid dan beberapa sumber daya tambahan tegangan rendah untuk sensor; Pembatas arus maksimum 3A yang dapat diprogram (dapat disesuaikan dari 0,15A hingga 3A), dengan akurasi pembatas arus sebesar ±3,3% pada rentang suhu penuh, mencakup rentang konsumsi daya penggerak servo sambungan tunggal.

Perlindungan arus berlebih mendukung tiga mode: percobaan ulang otomatis, pembatasan dan penguncian arus berkelanjutan, yang melayani arus lonjakan sementara yang ditemui selama pergerakan dan genggaman robot; Pematian termal terintegrasi dan keluaran tanda kesalahan UV/OV/arus lebih memungkinkan MCU mendeteksi anomali catu daya gabungan secara real-time, dengan cepat melaporkannya ke sistem kontrol gerak untuk mencegah pelarian sambungan; Kisaran suhu pengoperasian yang luas dari -40°C hingga +125°C, cocok untuk lingkungan yang menghasilkan panas dari gerakan robotik berkelanjutan jangka panjang.

Sebuah chip tunggal mengintegrasikan sirkuit switching, pembatas arus, dan perlindungan, sehingga secara signifikan mengurangi jumlah komponen periferal. Paket berukuran kecil ini menghemat ruang pada PCB yang terbatas di dalam sambungan robot, mengurangi volume dan berat modul catu daya terdistribusi, dan meningkatkan cakupan desain ringan seluruh mesin, sehingga cocok untuk arsitektur catu daya terdistribusi multi-sambungan.
