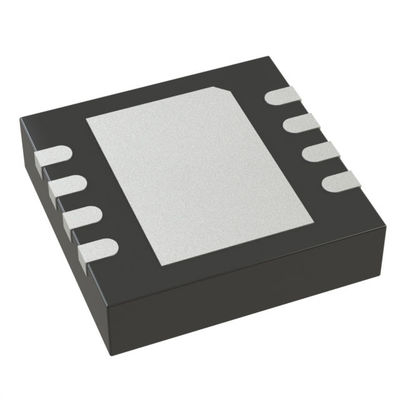

LTC4372IDD N-Channel Ideal Diode Controller dengan Ultra-low Power Loss Ultra-fast Reverse Current Protection dan Ultra Wide Voltage Range

Memperpanjang waktu kerja robot dan menyederhanakan manajemen termal. Kontrol real-time penurunan tegangan maju N-MOS eksternal hingga ≤30mV secara signifikan mengurangi pembangkitan panas di jalur arus tinggi dibandingkan dengan penurunan tegangan 0,3V dioda Schottky. Pengoperasian arus diam hanya 5 μA dan arus kebocoran shutdown sebesar 0,5 μA menjadikannya ideal untuk gerakan intermiten robot dan mode siaga/tidur, sehingga mengurangi pengurasan baterai yang tidak perlu. Tidak diperlukan heat sink tambahan, sehingga memfasilitasi desain struktur yang ringan.

Melindungi servo dan perangkat keras kontrol utama. MOSFET mati dalam 0,5-1,5 s ketika arus balik terjadi. Selama pemasangan/pelepasan baterai robot, korsleting catu daya, atau peralihan seketika antara catu daya paralel, arus balik tegangan tinggi diblokir dengan cepat, mencegah kerusakan pada motor servo sambungan, papan pemrosesan penglihatan, dan chip driver. Mendukung peringkat tegangan balik -28 V, menahan lonjakan tegangan negatif selama gerakan.

Rentang masukan yang luas 2.5V-80V sangat cocok dengan baterai daya 24V robot humanoid, batang bus tegangan tinggi 48V, dan catu daya sensor/kontrol tambahan 5-12V. Sebuah chip tunggal dapat menangani persyaratan perlindungan distribusi daya dan tegangan rendah.

Beberapa chip yang terhubung secara paralel membentuk arsitektur catu daya OR. Ketika baterai utama robot hampir habis, sistem akan beralih ke baterai cadangan tanpa gangguan, memastikan postur gerakan dan kontrol gaya berjalan tidak mengalami penurunan atau penghentian frame. Dapat menggerakkan transistor N-MOS back-to-back, memberikan penekanan arus masuk dan kontrol hidup/mati beban, mengurangi arus masuk tinggi dari start-up servo yang berdampak pada bus.

Paket pemasangan permukaan mikro DFN3×3 menempati area PCB minimal, sehingga cocok untuk tata letak papan distribusi daya terbatas di tangan, kaki, dan badan. Kisaran suhu yang luas -40°C hingga 85°C beradaptasi dengan panas yang dihasilkan oleh pergerakan robot terus menerus dalam waktu lama dan lingkungan pengoperasian luar ruangan bersuhu rendah.
