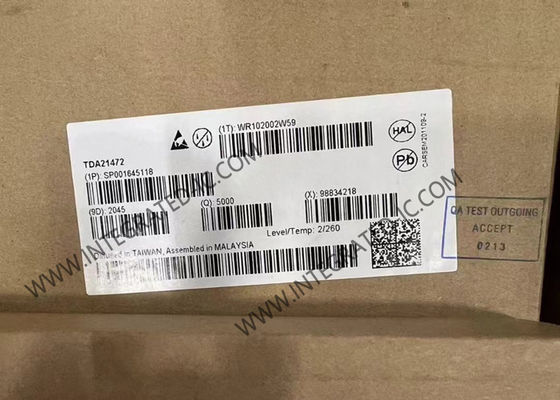

TDA21472 Integrated Circuit Chip OptiMOSTM Power Stage PG-IQFN-39 Smart Power Stages

TDA21472 Integrated Circuit Chip OptiMOSTM Power Stage PG-IQFN-39 Smart Power Stages

Deskripsi Produk TDA21472

Tahap daya TDA21472 berisi low quiescent-current synchronous buck gate-driver IC yang dikemas bersama dengan dioda Schottky, dan MOSFET sisi tinggi dan sisi rendah.

Algoritma sensor arus MOSFET internal TDA21472 dengan kompensasi suhu mencapai akurasi sensor arus yang unggul dibandingkan dengan metode sensor DCR induktor berbasis pengontrol terbaik di kelasnya.

TDA21472 juga memiliki fitur pengisian ulang otomatis dari kapasitor bootstrap untuk mencegah over-discharge.yang sangat mengurangi konsumsi daya ketika sistem multifase memasuki mode PS3/PS4.

Spesifikasi TDA21472

Fitur dari TDA21472

• Pengemudi yang dikemas bersama, dioda Schottky, dan MOSFET sisi tinggi dan sisi rendah
• Sensor arus MOSFET 5mV/A pada chip dengan pelaporan kompensasi suhu
• Kisaran tegangan input (VIN) 4,25V sampai 16V
• Pasokan VCC dan VDRV 4,25V sampai 5,5V
• Kisaran tegangan output dari 0,25V hingga 5,5V
• 80A Output Over-Current Protection (OCP) kemampuan
• Operasi hingga 1,5MHz
• VCC/VDRV di bawah kunci tegangan (UVLO)
• output analog suhu 8mV/°C
• Penutupan termal dan tanda kesalahan
• Siklus demi siklus perlindungan atas arus dengan ambang yang dapat diprogram dan sinyal kesalahan
• Deteksi dan penanda kesalahan fase MOSFET
• Pengisian ulang otomatis kapasitor bootstrap
• Mode tidur dalam untuk menghemat daya
• Kompatibel dengan input PWM tri-state 3.3V
• Dukungan sementara beban pengereman tubuh
• Paket kecil 5mm x 6mm x 1mm PQFN
• Paket yang sesuai dengan RoHS bebas timbal

Aplikasi TDA21472

• Distribusi daya 48 V
• Elektronika tubuh dan distribusi daya
• Solusi server tepi
• Infrastruktur telekomunikasi
