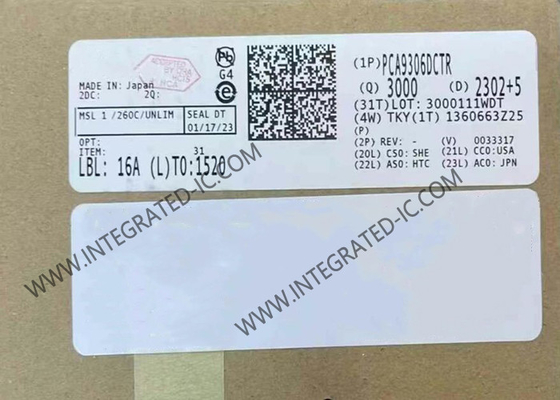

PCA9306DCTR Integrated Circuit Chip Dual Bidirectional I2C Bus Dan SMBus Voltage-Level Translator

PCA9306DCTR Integrated Circuit Chip Dual Bidirectional I2C Bus Dan SMBus Voltage-Level Translator

Deskripsi Produk PCA9306DCTR
Perangkat PCA9306DCTR adalah translator tingkat tegangan I 2C dan SMBus bidirectional ganda dengan input enable (EN) dan beroperasi dari 1,2-V hingga 3,3-V V REF1 dan 1,8-V hingga 5,5-V V REF2.

Perangkat PCA9306DCTR memungkinkan translasi tegangan bidirectional antara 1,2 V dan 5 V, tanpa menggunakan pin arah.Resistensi ON-state yang rendah (R ON) dari saklar memungkinkan koneksi dibuat dengan penundaan penyebaran minimalKetika EN tinggi, switch translator ON, dan SCL1 dan SDA1 I/O terhubung ke SCL2 dan SDA2 I/O, masing-masing, memungkinkan aliran data bidirectional antara port.saklar penerjemah mati, dan keadaan impedansi tinggi ada antara port.

Spesifikasi PCA9306DCTR

Fitur PCA9306DCTR
Translator bidirectional 2 bit untuk jalur SDA dan SCL dalam aplikasi modus campuran I 2C
I 2C dan SMBus kompatibel
Kurang dari 1,5 ns keterlambatan penyebaran maksimum untuk mengakomodasi perangkat I 2C modus standar dan modus cepat dan beberapa pengontrol
Memungkinkan konversi tingkat tegangan antara
1.2-V V REF1 dan 1.8-V, 2.5-V, 3.3-V, atau 5-V V REF2
1.8-V V REF1 dan 2,5-V, 3,3-V, atau 5-V V REF2
2.5-V V REF1 dan 3.3-V atau 5-V V REF2
3.3-V V REF1 dan 5-V V REF2
Memberikan translasi tegangan bidirectional tanpa pin arah
Resistensi keadaan ON 3,5-Ω yang rendah antara port input dan output memberikan distorsi sinyal yang lebih sedikit
Pelabuhan I/O I 2C aliran terbuka (SCL1, SDA1, SCL2, dan SDA2)
5-V Toleran I 2C I / O port untuk mendukung operasi sinyal mode campuran
Pin SCL1, SDA1, SCL2 dan SDA2 impedansi tinggi untuk EN = rendah
Operasi tanpa kunci untuk isolasi ketika EN = rendah
Pinout aliran melalui untuk memudahkan penelusuran jalur papan sirkuit cetak
Kekuatan penguncian lebih dari 100 mA Per JESD 78, kelas II
Perlindungan ESD melebihi JESD 22
Model tubuh manusia 2000-V (A114-A)
Model perangkat yang terisi 1000-Volt (C101)

Aplikasi PCA9306DCTR
I2C, SMBus, PMBus, MDIO, UART, SDIO kecepatan rendah, GPIO, dan antarmuka dua sinyal lainnya
Server
Router (peralatan switching telekomunikasi)
Komputer Pribadi
Otomatisasi Industri

Komponen Elektronik Lainnya Di Stok
