TLE8209-2E Chip Sirkuit Terpadu 8.6A SPI Programmable H-Bridge IC PG-DSO-20

TLE8209-2E Integrated Circuit Chip 8.6A SPI Programmable H-Bridge IC PG-DSO-20

Deskripsi Produk TLE8209-2E

TLE8209-2E adalah SPI programmable H-bridge, dirancang untuk kontrol DC motor dalam aplikasi otomotif kritis keselamatan.dua pengaturan tingkat pembunuhan yang dapat dipilih dan diagnosis ekstensif melalui SPI.
TLE8209-2E memantau VDD tegangan suplai digital dan mematikan tahap output dalam kasus VDD over- atau undervoltage,Dengan demikian menyediakan jalur matikan aman dalam kasus kerusakan sirkuit kontrol digitalUntuk mengurangi disipasi daya dalam kondisi termal yang ekstrim ambang batas arus dikurangi secara linier untuk suhu simpang lebih dari 165 °C. Bit peringatan termal diatur di SPI.Dua setengah jembatan juga dapat digunakan secara independen untuk mendorong dua beban terpisah seperti solenoid atau motor DC unidirectional.

Spesifikasi TLE8209-2E

Fitur dari TLE8209-2E

Batas arus yang dapat diprogram dari 1,5 sampai 8,6 A tip.
RDSon jalur penuh 240 mΩ (biasanya pada Tj=25°C)
Tegangan pasokan baterai operasi 4,5 V sampai 28 V
Tegangan pasokan logika operasi 4,4 sampai 5,25 V
Arus siaga rendah (8 μA tip.)
Logika input TTL/CMOS-kompatibel
Semua pin I/O toleran overvoltage hingga 18 V
Mengaktifkan dan menonaktifkan input
Perlindungan sirkuit pendek dan suhu tinggi
Penghentian tegangan rendah VS
Pemantauan VDD over dan undervoltage
Deteksi beban terbuka dalam kondisi mati
Pengurangan arus tergantung suhu
Kemampuan diagnosis yang luas melalui antarmuka SPI
Status Flag untuk diagnosis dasar tanpa SPI
Dapat dikonfigurasi sebagai H-bridge atau dua setengah jembatan independen
Pengendalian tahap daya dengan masukan paralel atau melalui SPI
Frekuensi switching output hingga 11 kHz
Slewrate dapat diprogram melalui SPI
Kinerja EMC yang sangat baik

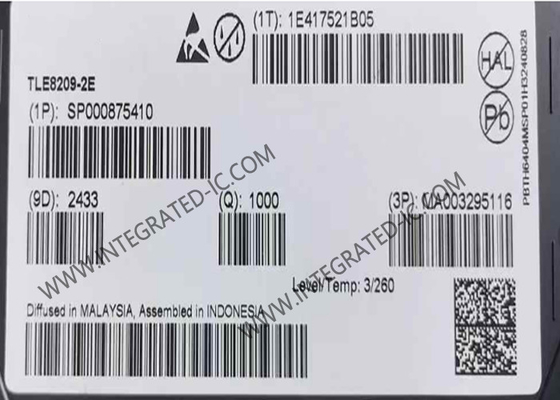

Foto paket dari TLE8209-2E (PG-DSO-20-71)
