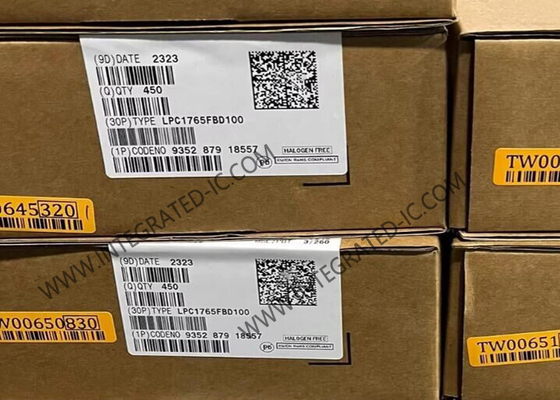

LPC1765FBD100 Mikrokontroler MCU 100MHz ARM Cortex M3 MCU Tujuan Umum LQFP-100

LPC1765FBD100 Mikrokontroler MCU 100MHz ARM Cortex M3 MCU Tujuan Umum LQFP-100

Deskripsi produk dari LPC1765FBD100
LPC1765FBD100 adalah mikrokontroler Cortex-M3 untuk aplikasi tertanam dengan tingkat integrasi yang tinggi dan konsumsi daya rendah pada frekuensi 100 MHz.Fitur termasuk 256 kB memori flash, 64 kB memori data, USB Device/Host/OTG, 8-channel DMA controller, 4 UARTs, 2 saluran CAN, 3 SSP/SPI, 3 I2C, I2S, 8-channel 12-bit ADC, 10-bit DAC, kontrol motor PWM,Antarmuka Quadrature Encoder, 4 tujuan umum timer, 6-output tujuan umum PWM, ultra-low power Real-Time Clock dengan pasokan baterai terpisah, dan hingga 70 tujuan umum I / O pin.

Spesifikasi LPC1765FBD100

Fitur dari LPC1765FBD100
Prosesor Arm® Cortex®-M3, berjalan pada frekuensi hingga 100 MHz
Arm Cortex-M3 built-in Nested Vectored Interrupt Controller (NVIC)
Hingga 256 kB memori flash pemrograman pada chip
Sampai 64 kB SRAM On-chip
Pemrograman dalam sistem (ISP) dan pemrograman dalam aplikasi (IAP)
Kontroler DMA Tujuan Umum (GPDMA) delapan saluran
Perangkat kecepatan penuh USB 2.0/Host/OTG controller
Empat UART dengan fraksi baud rate generasi, internal FIFO, dan dukungan DMA
Kontroler CAN 2.0B dengan dua saluran
Kontroler SPI dengan komunikasi sinkron, serial, full duplex
Dua pengontrol SSP dengan kemampuan FIFO dan multi-protocol
Tiga antarmuka bus I2C yang ditingkatkan
Antarmuka I2S (Inter-IC Sound)
70 Pin I/O Tujuan Umum (GPIO) dengan resistor pull-up/down yang dapat dikonfigurasi
12 bit/8-ch Analog/Digital Converter (ADC) dengan kecepatan konversi hingga 200 kHz
Konverter Digital/Analog 10 bit (DAC) dengan timer konversi khusus dan DMA
Empat tujuan umum timer / counter
Satu kontrol motor PWM dengan dukungan untuk kontrol motor tiga fase
Antarmuka encoder kuadrature yang dapat memantau satu encoder kuadrature eksternal
Satu PWM standar/blok timer dengan input hitungan eksternal
RTC daya rendah dengan domain daya terpisah dan osilator khusus
WatchDog Timer (WDT)
Arm Cortex-M3 sistem tick timer, termasuk opsi input jam eksternal
Repetitive interrupt timer menyediakan interrupt yang dapat diprogram dan berulang
Setiap perifer memiliki pembagi jam sendiri untuk penghematan daya lebih lanjut
Antarmuka uji/debug JTAG standar untuk kompatibilitas dengan alat yang ada
PMU terintegrasi (Unit Manajemen Daya)
Empat mode daya rendah: Tidur, Tidur dalam, Power-down, dan Deep power-down
Sumber daya tunggal 3,3 V (2,4 V sampai 3,6 V)
Empat input gangguan eksternal yang dapat dikonfigurasi sebagai tepi / tingkat sensitif
Input Interrupt (NMI) yang tidak dapat disamarkan
Pengontrol Interrupt Wake-up (WIC)
Prosesor bangun dari modus Power-down melalui gangguan apa pun
Deteksi gangguan dengan ambang batas terpisah untuk gangguan dan reset paksa
Power-On Reset (POR)
Osilator kristal dengan kisaran operasi 1 MHz sampai 25 MHz
Osilator RC internal 4 MHz dikurangi ke akurasi 1%.
Perlindungan Bacaan Kode (CRP) dengan tingkat keamanan yang berbeda
Nomor seri perangkat unik untuk tujuan identifikasi

Aplikasi dari LPC1765FBD100
Otomotif
Pencahayaan Luar Mobil Lanjutan
Pemanasan Ventilasi dan AC (HVAC)
Unit Kontrol Mesin Sepeda Motor (ECU) dan Kontrol Mesin Kecil
Konsumen
Air conditioning (AC)
Alat dengar
Peralatan Rumah Tangga Utama
Perangkat Robot
Peralatan Kecil dan Menengah
Industri
Motor Induksi AC 3-Fase
Identifikasi Kendaraan Automatis
Pengukur gas mobil
Meter Listrik
Meter Panas
Home Control Panel
Kontrol Gerak dan Robotika
Penggerak Motor
Motor sinkron magnet permanen (PMSM)
Power Grid Converter
Pencahayaan Cerdas
Smart Power Socket
Jam Tangan dan Gelang Pintar
Pengadaan Tiket Transportasi
Meter air

Jenis Produk Pasokan Lainnya
