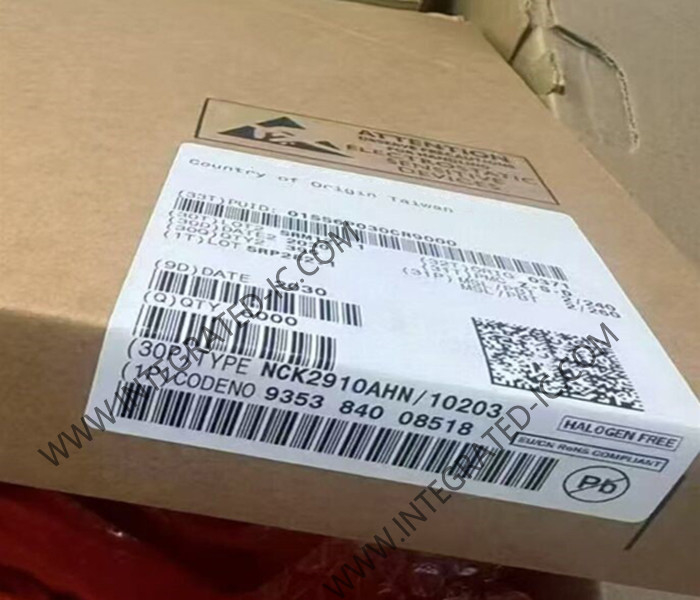

NCK2910AHN Wireless Communication Module RF Receiver Dengan Antarmuka SPI HVQFN48

NCK2910AHN Wireless Communication Module RF Receiver Dengan Antarmuka SPI HVQFN48

Deskripsi Produk NCK2910AHN

NCK2910AHN adalah RF Receiver dan Transceiver dengan Ready-to-Use Firmware Stack.

Spesifikasi NCK2910AHN

CH BW: 31 ch. pengaturan BW filter (11.25... 360 kHz)

Rentang frekuensi RF: 310MHz sampai 915MHz (ISM-Band)
Memblokir:
- FSK, 45 kHz BW, +/-2 MHz 70dB
- FSK, 45 kHz BW, +/-10 MHz 83dB
Selektivitas FSK, 200 kHz BW, +/-250 kHz 57 dB
Input RF maksimum: 20dBm (tidak ada kerusakan) / 5dBm (fungsional)
Kecepatan data Max.: 215kbit/s (ASK / FSK) NRZ
Pasokan arus: Masukan RF tunggal 10,9 mA
Suhu: -40°C sampai +125°C
ESD: 2kV
Sistem Noise Fig @434MHz: 5dB (Sistem)
Penolakan gambar: 60dB
Rentang Dinamis RSSI @45kHz BW: 114dB

Fitur NCK2910AHN

Analog
• Dua input RF ujung tunggal tersedia
• Attenuator dapat mengurangi sinyal RF sebelum LNA
• LNA memiliki gain tetap dan NF ~ 3 (penerima NF ~ 5dB)
• Attenuator setelah LNA dapat mengurangi sinyal sebelum mixer / ADC
• IQ mixer digunakan untuk menghasilkan data baseband (IF) untuk I & Q
• IF amplifier memperkuat sinyal dan memberi mereka ke ADC
• Konversi ADC (70dB SNR) ke digital
• Pencampuran dan penyaringan lebih lanjut dan pemulihan sinyal dalam digital
Digital
• Luas band IF yang dapat digunakan -385 kHz hingga -25 kHz dan 25 kHz hingga 385 kHz
• Kompensasi ketidakcocokan IQ
• Kompensasi AGC
• Filter saluran yang dapat dikonfigurasi (11,25 kHz sampai 360 kHz)
• RSSI dan detektor frekuensi offset/pengukuran
• Demodulasi ASK, FSK
• Operasi Manchester dan NRZ dengan toleransi tingkat data hingga +/-12%
• Monitor sinyal (pemeriksaan sifat sinyal)
• Unit pemrosesan data dengan antarmuka DMA
• Digital AFC untuk memaksimalkan sensitivitas untuk aplikasi dengan offset frekuensi besar (misalnya TPMS)
