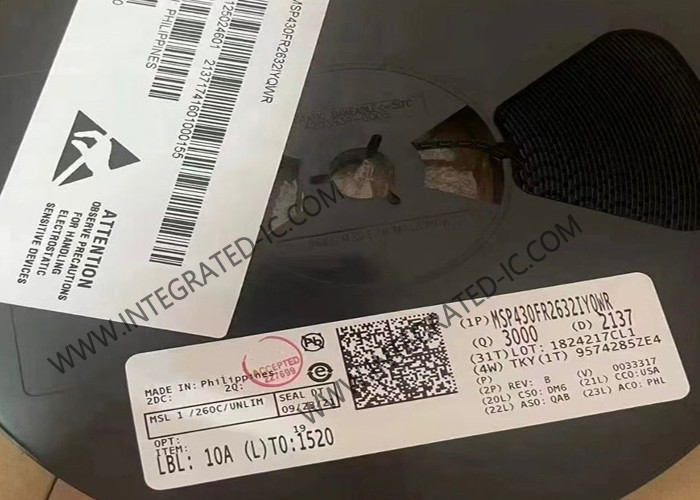

MSP430FR2632IYQWR Mikrokontroler MCU 16-Bit 16MHz Capacitive Touch MCU 24-UFBGA

MSP430FR2632IYQWR Mikrokontroler MCU 16-Bit 16MHz Capacitive Touch MCU 24-UFBGA

Deskripsi Produk MSP430FR2632IYQWR
MSP430FR2632IYQWR adalah microcontroller MSP430 TM bertenaga rendah untuk sensing sentuh kapasitif yang menampilkan teknologi sentuh CapTIvate TM untuk tombol, slider, roda, dan aplikasi kedekatan.MSP430 MCU dengan teknologi CapTIvate menyediakan solusi capacitive-touch yang paling terintegrasi dan otonom di pasar dengan keandalan tinggi dan kekebalan kebisingan pada daya terendahTeknologi sentuhan kapasitif mendukung elektroda self-capacitance dan mutual-capacitance bersamaan pada desain yang sama untuk fleksibilitas maksimum.MSP430FR2632IYQWR MCU dengan teknologi CapTIvate beroperasi melalui kaca tebal, kandang plastik, logam, dan kayu dengan operasi di lingkungan yang keras termasuk lingkungan basah, berminyak, dan kotor.

Atribut produk dari MSP430FR2632IYQWR

Fitur MSP430FR2632IYQWR
Teknologi CapTIvateTM ¢ sentuhan kapasitif
Kinerja
Pemindaian elektroda cepat dengan empat pemindaian bersamaan
Dukungan untuk slider resolusi tinggi hingga 1024 poin
Sensor jarak dekat
Keandalan
Peningkatan kekebalan terhadap saluran listrik, RF, dan kebisingan lingkungan lainnya
Spektrum penyebaran built-in, penyesuaian otomatis, penyaringan kebisingan, dan algoritma debuuncing
Memungkinkan solusi sentuh yang andal dengan kebisingan mode umum 10-V RMS, transisi cepat listrik 4-kV, dan pelepasan elektrostatik 15-kV, memungkinkan IEC‐61000-4-6, IEC‐61000-4-4,dan kepatuhan IEC-61000-4-2
Pengurangan emisi RF untuk menyederhanakan desain listrik
Dukungan untuk desain sentuhan logam dan penolakan air
Fleksibilitas
Hingga 16 elektroda self-capacitance dan 64 elektroda mutual-capacitance
Campurkan dan cocokkan elektroda self dan saling kapasitif dalam desain yang sama
Mendukung fungsi multitouch
Rentang deteksi kapasitansi yang luas, rentang elektroda yang luas dari 0 sampai 300 pF
Daya rendah
< 5 μA wake-on-touch dengan empat sensor
Wake-on-touch state machine memungkinkan pemindaian elektroda saat CPU sedang tidur
Akselerasi perangkat keras untuk kompensasi lingkungan, penyaringan, dan deteksi ambang
Mudah digunakan
CapTIvate Design Center PC GUI memungkinkan insinyur merancang dan menyesuaikan tombol kapasitif secara real time tanpa harus menulis kode
Perpustakaan perangkat lunak CapTIvate di ROM menyediakan banyak FRAM untuk aplikasi pelanggan
Mikrokontroler tertanam
Arsitektur RISC 16-bit
Jam mendukung frekuensi hingga 16 MHz
Rentang tegangan pasokan yang luas dari 3,6 V hingga 1,8 V (tegangan pasokan minimum dibatasi oleh tingkat SVS, lihat spesifikasi SVS)
Mode daya ultra rendah yang dioptimalkan
Modus aktif: 126 μA/MHz (tipis)
Standby: <5 μA wake-on-touch dengan empat sensor
LPM3.5 real-time clock counter (RTC) dengan kristal 32768-Hz: 730 nA (tipikal)
Penutupan (LPM4.5): 16 nA (biasanya)
Analog kinerja tinggi
Konverter analog-digital 10-bit 8-saluran (ADC)
Referensi internal 1,5 V
Sampel-and-hold 200 ksps
Komunikasi serial yang ditingkatkan
Dua antarmuka komunikasi serial universal yang ditingkatkan (eUSCI_A) mendukung UART, IrDA, dan SPI
Satu eUSCI (eUSCI_B) mendukung SPI dan I2C
Peripheral digital cerdas
Empat timer 16-bit
Dua timer dengan tiga registrasi penangkapan/perbandingan masing-masing (Timer_A3)
Dua timer dengan dua registrasi penangkapan/perbandingan masing-masing (Timer_A2)
Satu timer 16-bit yang terkait dengan teknologi CapTIvate
Satu RTC 16-bit counter-only
Pemeriksaan redundansi siklik 16-bit (CRC)
RAM ferroelektrik bertenaga rendah (FRAM)
Hingga 15,5KB memori nonvolatile
Kode koreksi kesalahan bawaan (ECC)
Perlindungan menulis yang dapat dikonfigurasi
Memori seragam dari program, konstanta, dan penyimpanan
1015 ketahanan siklus menulis
Tahan radiasi dan non-magnetik
Rasio FRAM-to-SRAM yang tinggi, hingga 4:1
Sistem jam (CS)
Osilator RC 32-kHz pada chip (REFO)
On-chip oscillator 16-MHz dikendalikan secara digital (DCO) dengan loop frekuensi-locked (FLL)
Akurasi ± 1% dengan referensi pada chip pada suhu kamar
On-chip oscillator frekuensi sangat rendah 10 kHz (VLO)
On-chip high-frequency modulation oscillator (MODOSC)
Osilator kristal eksternal 32 kHz (LFXT)
Preskalar MCLK yang dapat diprogram dari 1 hingga 128
SMCLK yang berasal dari MCLK dengan preskalar yang dapat diprogram 1, 2, 4 atau 8
Fungsi input/output umum dan pin
Total 19 I/O pada paket TSSOP-32
16 pin gangguan (P1 dan P2) dapat membangunkan MCU dari modus daya rendah
