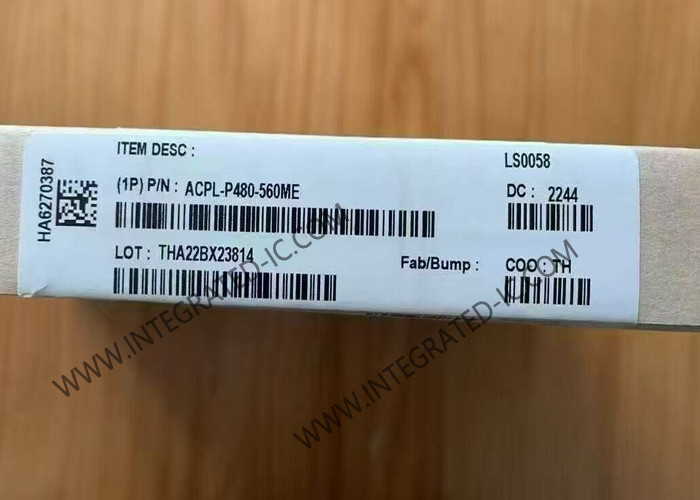

ACPL-P480-560ME Chip Sirkuit Terpadu Chip Kecepatan Tinggi Optocoupler SOP6 IC Chips

ACPL-P480-560ME Integrated Circuit Chip High Speed Optocoupler SOP6 IC Chip

Deskripsi produk ACPL-P480-560ME

ACPL-P480-560ME adalah High CMR Intelligent Power Module dan Gate Drive Interface Optocoupler.

Optocoupler kecepatan tinggi ACPL-P480-560ME berisi LED AlGaAs, detektor foto,dan pemicu Schmitt yang menghilangkan kebutuhan untuk sirkuit pengkondisian bentuk gelombang eksternal dan kebutuhan akan resistor tarik-up, yang memungkinkan untuk drive langsung Intelligent Power Module atau gate drive.

Spesifikasi ACPL-P480-560ME

Kisaran suhu operasi yang luas: 40°C sampai 100°C
Penundaan penyebaran maksimum tPHL/tPLH = 350 ns
Distorsi lebar denyut maksimum (PWD) = 250 ns
Perbedaan penundaan propagasi:
Minimal: 100 ns
¢ Maksimal: +250 ns
Jangkauan VCC operasi yang luas: 4,5V sampai 20V
20 kV/μs minimal penolakan mode umum (CMR) pada VCM = 1000V

Fitur dari ACPL-P480-560ME

Kinerja yang ditentukan untuk aplikasi IPM umum di kisaran suhu industri
Penundaan penyebaran maksimum pendek
Distorsi lebar pulsa yang diminimalkan (PWD)
Penolakan mode umum (CMR) yang sangat tinggi
Hysteresis
Output CMOS (tidak diperlukan resistor pull-up)
Tersedia dalam paket SO-6 yang diperpanjang

Aplikasi dari ACPL-P480-560ME

Isolasi antarmuka IPM
Penggerak gerbang IGBT/MOSFET terisolasi
Motor AC dan DC tanpa sikat
Inverter industri
Isolasi digital umum
