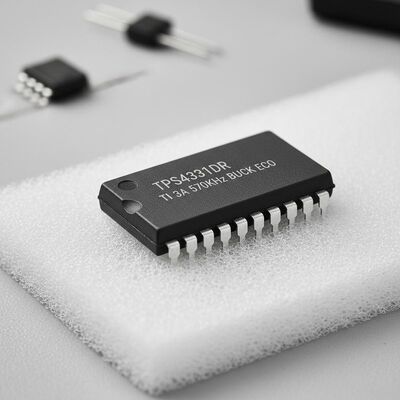

TPS54331DR Integrated Circuit Chip 3A 570kHz Step Down DC-DC Converter Dengan Eco-Mode
Perangkat TPS54331DR adalah 28-V, 3-A non-sinkron buck konverter yang mengintegrasikan R rendahDS (menyala)Untuk meningkatkan efisiensi pada beban ringan, fitur Eco-mode pulsa melompati secara otomatis diaktifkan.arus pasokan mati 1-μA memungkinkan perangkat digunakan dalam aplikasi bertenaga baterai.
Spesifikasi Teknis
| Parameter | Nilai |
|---|
| Topologi | Buck |
| Tegangan Keluar | Dapat disesuaikan |
| Arus Keluar | 3 A |
| Jumlah output | 1 Output |
| Tegangan Masuk - Min | 3.5 V |
| Tegangan Masuk - Max | 28 V |
| Arus yang tenang | 1 μA |
| Frekuensi Pergantian | 570 kHz |
| Suhu operasi minimum | -40 °C |
| Suhu operasi maksimum | + 150 °C |
| Tegangan Masuk | 3.5 V sampai 28 V |
| Arus Suplai Operasi | 110 μA |
| Unit Berat | 72.600 mg |
Fitur Utama
3.5 sampai 28-V rentang tegangan masukan
Tegangan output yang dapat disesuaikan hingga 0,8 V
MOSFET sisi tinggi 80-mΩ terintegrasi mendukung hingga arus keluar terus menerus 3-A
Efisiensi tinggi pada beban ringan dengan mode Eco-mode
Frekuensi switching tetap 570-kHz
Tipe 1-μA shutdown dorongan arus
Batas start lambat yang dapat disesuaikan arus masuk
Batas UVLO yang dapat diprogram
Perlindungan transisi overvoltage
Batas arus siklus demi siklus, foldback frekuensi, dan perlindungan mati termal
Tersedia dalam paket SOIC8 yang mudah digunakan atau paket sirkuit terintegrasi SOIC8 PowerPAD TM yang ditingkatkan secara termal
Buat desain khusus menggunakan TPS54331 dengan WEBENCH® Power Designer
Aplikasi Tipikal
- Aplikasi konsumen seperti set-top box, peralatan CPE, layar LCD, peripheral, dan pengisi baterai
- Sumber daya audio industri dan mobil
- Sistem tenaga terdistribusi 5V, 12V, dan 24V
