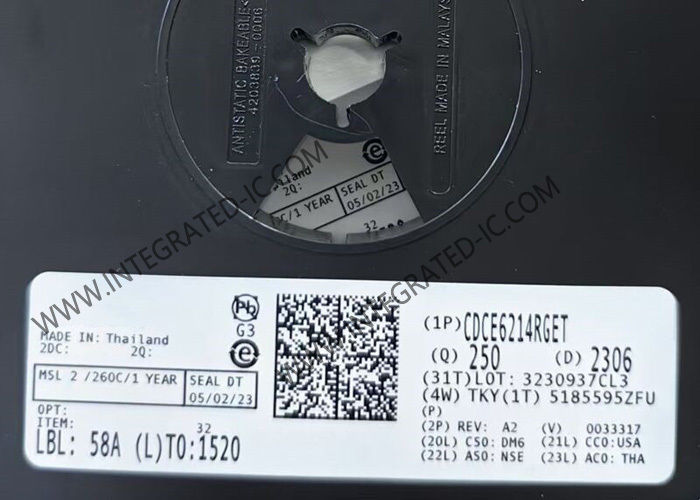

CDCE6214RGET Chip Sirkuit Terpadu 350MHz Generator Jam Daya Ultra Rendah VQFN24

Chip Sirkuit Terpadu CDCE6214RGET 350MHz Generator Jam Daya Ultra Rendah VQFN24​

Ikhtisar Produk Dari CDCE6214RGET

CDCE6214RGET adalah generator jam empat saluran, daya ultra rendah, jitter kelas menengah, yang dapat menghasilkan lima keluaran jam independen yang dapat dipilih di antara berbagai mode driver. Sumber input dapat berupa sumber jam input tunggal atau diferensial, atau kristal.
CDCE6214RGET menampilkan frac-N PLL untuk mensintesis frekuensi dasar yang tidak terkait dari frekuensi input apa pun. CDCE6214RGET dapat dikonfigurasi melalui antarmuka I2C. Dengan tidak adanya antarmuka serial, pin GPIO dapat digunakan dalam Mode Pin untuk mengkonfigurasi produk ke dalam konfigurasi yang berbeda.

Spesifikasi Dari CDCE6214RGET

Fitur Dari CDCE6214RGET

Kinerja tinggi yang dapat dikonfigurasi, daya rendah, frac-N PLL dengan jitter RMS dengan lonjakan (12kHz – 20MHz, Fout > 100MHz) sebagai:
Mode integer:
Keluaran diferensial: 350fs tipikal (typ.), 600fs maksimum (maks)
Keluaran LVCMOS: 1.05ps typ., 1.5ps maks
Mode fraksional:
Keluaran diferensial: 1.7ps typ., 2.1ps maks
Keluaran LVCMOS: 2.0ps typ., 4.0ps maks
Mendukung PCIe Gen1/2/3/4 dengan SSC dan Gen 1/2/3/4/5/6 tanpa SSC
Konsumsi daya tipikal: 65mA untuk saluran 4-output, 23mA untuk saluran 1-output.
Input jam universal
Diferensial AC-coupled atau LVCMOS: 10MHz hingga 200MHz
Kristal: 10MHz hingga 50MHz
Distribusi jam keluaran yang fleksibel
Pembagi empat saluran: Hingga lima frekuensi keluaran unik dari 24kHz hingga 328.125MHz
Kombinasi keluaran LVDS-like, LP-HCSL atau LVCMOS pada pin OUT0 – OUT4
Peralihan pembagi keluaran tanpa gangguan dan sinkronisasi saluran keluaran
Pengaktifan keluaran individual melalui GPIO dan register
Lebar pita loop yang terintegrasi penuh, dapat dikonfigurasi: 100kHz hingga 1.6MHz
Catu daya tunggal atau campuran untuk terjemahan level: 1.8V, 2.5V, 3.3V
GPIO yang dapat dikonfigurasi dan opsi konfigurasi yang fleksibel
Antarmuka yang kompatibel dengan I2C: hingga 400kHz
EEPROM terintegrasi dengan dua halaman dan pin seleksi eksternal. Pemrograman in-situ diizinkan.
Mendukung sistem 100Ω
Emisi elektromagnetik rendah
Jejak kecil: VQFN 24-pin (4mm × 4mm)
