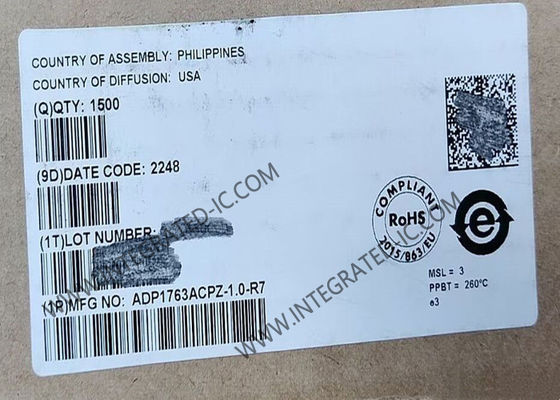

ADP1763ACPZ-1.0 Integrated Circuit Chip Low Dropout Linear Regulator 3A LDO Regulator

Chip Sirkuit Terpadu ADP1763ACPZ-1.0 Regulator Linear Dropout Rendah 3A Regulator LDO​

Ikhtisar Produk Dari ADP1763ACPZ-1.0

ADP1763ACPZ-1.0 adalah regulator linear dropout rendah (LDO) kebisingan rendah. Didesain untuk beroperasi dari catu daya input tunggal dengan tegangan input serendah 1,10 V tanpa memerlukan catu daya bias eksternal untuk meningkatkan efisiensi dan menyediakan arus output hingga 3 A.

Tegangan dropout tipikal 95 mV yang rendah pada beban 3 A memungkinkan ADP1763ACPZ-1.0 beroperasi dengan headroom kecil sambil mempertahankan regulasi dan memberikan efisiensi yang lebih baik.

Spesifikasi Dari ADP1763ACPZ-1.0

Fitur Dari ADP1763ACPZ-1.0

Arus output maksimum 3 A
Rentang catu tegangan input rendah
VIN = 1.10 V hingga 1.98 V, tidak memerlukan catu daya bias eksternal
Rentang tegangan output tetap: VOUT_FIXED = 0.9 V hingga 1.5 V
Rentang tegangan output yang dapat disesuaikan: VOUT_ADJ = 0.5 V hingga 1.5 V
Kebisingan sangat rendah: 2 μV rms, 100 Hz hingga 100 kHz
Kepadatan spektral kebisingan
4 nV/√Hz pada 10 kHz
3 nV/√Hz pada 100 kHz
Tegangan dropout rendah: 95 mV tipikal pada beban 3 A
Arus catu operasi: 4.5 mA tipikal tanpa beban
±1.5% akurasi tegangan output tetap pada saluran, beban, dan suhu
Kinerja penolakan catu daya (PSRR) yang sangat baik
59 dB tipikal pada 10 kHz pada beban 3 A
43 dB tipikal pada 100 kHz pada beban 3 A
Respons transien beban/saluran yang sangat baik
Soft start untuk mengurangi arus masuk
Dioptimalkan untuk kapasitor keramik 10 μF kecil
Perlindungan batas arus dan kelebihan beban termal
Indikator power-good
Aktifkan presisi
Paket LFCSP 16-pin, 3 mm × 3 mm

Aplikasi Dari ADP1763ACPZ-1.0
Regulasi untuk aplikasi sensitif kebisingan seperti transceiver RF, rangkaian konverter analog-ke-digital (ADC) dan konverter digital-ke-analog (DAC), rangkaian pengunci fase (PLL), osilator terkontrol tegangan (VCO) dan rangkaian terpadu clocking
Catu daya field-programmable gate array (FPGA) dan digital signal processor (DSP)
Medis dan perawatan kesehatan
Industri dan instrumentasi
Otomotif
