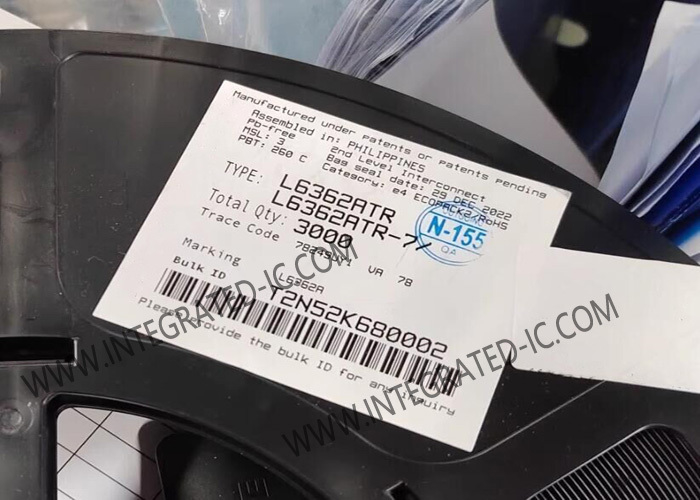

L6362ATR Chip Sirkuit Terpadu Perangkat Transceiver Komunikasi IO-Link IC VFDFPN12

L6362ATR adalah perangkat transceiver mode IO-Link dan SIO yang sesuai dengan PHY2 (koneksi 3-kabel) yang mendukung mode COM1 (4.8 kbaud), COM2 (38.4 kbaud) dan COM3 (230.4 kbaud). Tahap keluaran dapat dikonfigurasi sebagai sisi-tinggi, sisi-rendah atau push-pull dan dapat menggerakkan beban resistif, kapasitif, dan induktif.

L6362ATR dapat dihubungkan ke chip sensor dengan lingkungan industri 24 V. Lingkungan industri dapat berupa PLC, master IO-Link, relai, atau katup. L6362ATR dilindungi terhadap polaritas terbalik, di antara pin VCC, GND, OUTH, OUTL, dan I/Q. Selain itu, IC dilindungi terhadap hubung singkat keluaran, tegangan berlebih, dan ketahanan tegangan impuls (amplitudo pulsa ±1 kV, durasi pulsa 1.2/50 µs, impedansi sumber 500 Ω).

• Tegangan suplai dari 7 V hingga 36 V
• I/O yang kompatibel dengan 5 V dan 3.3 V
• Regulator linier yang dapat dipilih 5 V atau 3.3 V, 10 mA
• Ambang intervensi arus keluaran 0.3 A
• Terlindungi penuh:
  • Polaritas terbalik
  • Kelebihan beban dengan fungsi pemutusan
  • Suhu berlebih
  • Tegangan kurang dan tegangan berlebih
  • Kabel terbuka GND dan VCC
• Suhu sekitar operasi -40 hingga +125 °C
• Tahap keluaran yang dapat dipilih: sisi-tinggi, sisi-rendah, push-pull
• Cocok untuk menggerakkan beban L, C, dan R
• Kemampuan penggerak beban keluaran 30 µF
• Kemampuan pengalihan induktor hingga 500 mJ
• Deteksi bangun didukung
• Demagnetisasi cepat beban induktif
• Mode COM1, COM2, dan COM3 didukung
• Paket VFDFPN 12L (3x3x0.90 mm) yang diminiaturisasi

• Sensor industri
• Otomatisasi pabrik
• Kontrol proses
