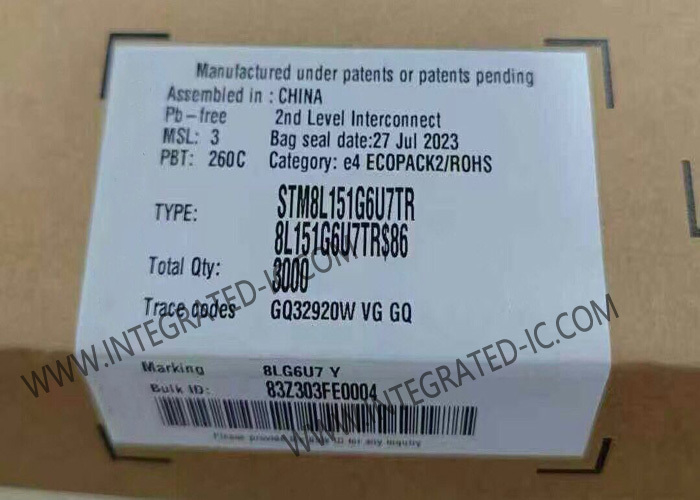

STM8L151G6U7TR Mikrokontroler MCU 8-Bit 16MHz STM8L EnergyLite Mikrokontroler IC 28-UFQFPN

Perangkat STM8L151G6U7TR dengan kepadatan sedang adalah anggota dari keluarga 8-bit STM8L ultra-low-power.65 V pada daya mati) dan tersedia dalam kisaran suhu -40 sampai +85 °C dan -40 sampai +125 °C.

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, ruang alamat linier 24-bit dan arsitektur yang dioptimalkan untuk operasi daya rendah.

• Kondisi operasi:Kisaran catu daya operasi 1,8 V sampai 3,6 V (hingga 1,65 V pada daya mati), kisaran suhu: -40 °C sampai 85, 105 atau 125 °C
• Fitur daya rendah:5 mode daya rendah: Tunggu, Low power run (5.1 μA), Low power wait (3 μA), Active-halt dengan RTC penuh (1.3 μA), Halt (350 nA)
• Konsumsi: 195 μA/MHz + 440 μA
• Kebocoran yang sangat rendah per I/0: 50 nA
• Bangun cepat dari Halt: 4,7 μs
• Inti STM8 lanjutan:Arsitektur Harvard dan pipa 3-tahap, frekuensi maksimum 16 MHz, puncak 16 CISC MIPS, Hingga 40 sumber gangguan eksternal
• Reset dan manajemen pasokan:Daya rendah, reset BOR ultra-aman dengan 5 ambang batas yang dapat dipilih, POR / PDR daya rendah, detektor tegangan yang dapat diprogram (PVD)
• Manajemen jam:Osilator kristal 1 sampai 16 MHz, Osilator kristal 32 kHz, RC internal 16 MHz yang dilengkapi pabrik, RC internal 38 kHz konsumsi rendah, Sistem keamanan jam
• RTC daya rendah: Kalender BCD dengan gangguan alarm, Auto-wake-up dari Halt dengan gangguan berkala
• LCD: hingga 4x28 segmen dengan konverter step-up
• Kenangan:Hingga 32 Kbyte memori program Flash dan 1 Kbyte data EEPROM dengan ECC, RWW, Fleksibel menulis dan membaca mode perlindungan, Hingga 2 Kbyte RAM
• DMA:4 saluran; perangkat periferal yang didukung: ADC, DAC, SPI, I2C, USART, timer, 1 saluran untuk memori-ke-memori
• DAC 12 bit dengan output buffer
• ADC 12-bit hingga 1 Msps/25 saluran, sensor T dan tegangan referensi internal
• 2 komparator daya ultra-rendah: 1 dengan ambang batas tetap dan 1 rel ke rel, kemampuan Wakeup
• Timer:Dua timer 16-bit dengan 2 saluran (digunakan sebagai IC, OC, PWM), encoder kuadrature, Satu timer kontrol lanjutan 16-bit dengan 3 saluran, mendukung kontrol motor, Satu timer 8-bit dengan prescaler 7-bit,2 anjing penjaga: 1 jendela, 1 independen, Beeper timer dengan frekuensi 1, 2 atau 4 kHz
• Antarmuka komunikasi:Interface serial sinkron (SPI), Fast I2C 400 kHz SMBus dan PMBusTM, USART (interface ISO 7816 dan IrDA)
• Hingga 41 I/O, semua dapat dipetakan pada vektor gangguan
• Hingga 16 saluran sensing kapasitif yang mendukung sensor touchkey, proximity, linear touch dan rotary touch
