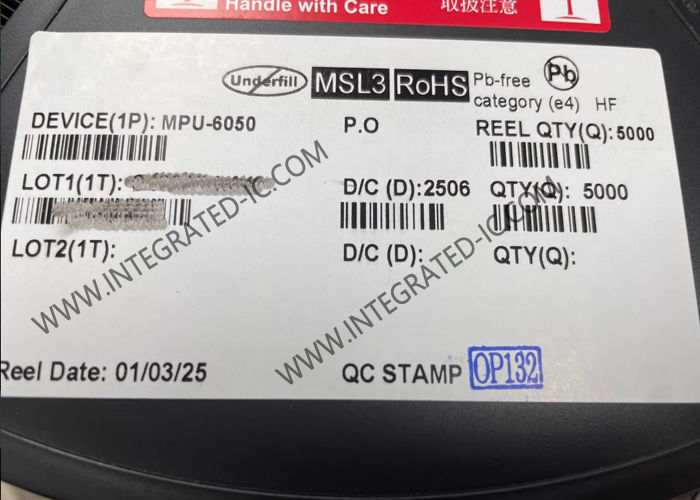

MPU-6050 Sensor IC Integrated 6-Axis MEMS MotionTracking Device dengan DMP

MPU-6050 adalah perangkat MotionTracking 6 sumbu terintegrasi pertama yang menggabungkan gyroscope 3 sumbu, akselerometer 3 sumbu, dan Digital Motion Processor TM (DMP) semuanya dalam paket kecil 4x4x0.9mm.Dengan bus sensor I2C khusus, secara langsung menerima input dari kompas eksternal 3-sumbu untuk memberikan lengkap 9-sumbu output MotionFusion TM.

Perangkat MPU-6050 MotionTracking, dengan integrasi 6-sumbu, on-board MotionFusion TM, dan run-time kalibrasi firmware memungkinkan produsen untuk menghilangkan pilihan mahal dan kompleks,kualifikasi, dan integrasi tingkat sistem dari perangkat diskrit, menjamin kinerja gerak optimal bagi konsumen. MPU-60X0 juga dirancang untuk berinteraksi dengan beberapa sensor digital noninertial,seperti sensor tekanan, pada port I2C bantuannya.

• Sensor kecepatan sudut sumbu X, Y, dan Z dengan output digital (gyroscope) dengan kisaran fullscale yang dapat diprogram pengguna ±250, ±500, ±1000, dan ±2000°/detik
• Sinyal sinkronisasi eksternal yang terhubung ke pin FSYNC mendukung sinkronisasi gambar, video dan GPS
• ADC 16 bit terintegrasi memungkinkan pengambilan sampel gyros secara bersamaan
• Kebiasan yang ditingkatkan dan sensitivitas stabilitas suhu mengurangi kebutuhan untuk kalibrasi pengguna
• Kinerja kebisingan frekuensi rendah yang ditingkatkan
• Filter low-pass yang dapat diprogram secara digital
• Giroskop arus operasi: 3.6mA
• Standby current: 5μA
• Faktor skala sensitivitas yang dikalibrasi pabrik
• Pengujian diri pengguna
• Akselerometer bersumbu tiga output digital dengan rentang skala penuh yang dapat diprogram ±2g, ±4g, ±8g dan ±16g
• ADC 16 bit terintegrasi memungkinkan pengambilan sampel akselerometer secara bersamaan tanpa memerlukan multiplexer eksternal
• Akselerometer arus kerja normal: 500μA
• Arus modus akselerometer daya rendah: 10μA pada 1,25Hz, 20μA pada 5Hz, 60μA pada 20Hz, 110μA pada 40Hz
• Deteksi dan sinyal orientasi
• Deteksi ketukan
• Interupsi yang dapat diprogram oleh pengguna
• High-G interrupt
• Pengujian diri pengguna
• 9-Axis MotionFusion oleh on-chip Digital Motion Processor (DMP)
• Bus I2C induk bantu untuk membaca data dari sensor eksternal (misalnya, magnetometer)
• 3.9mA arus operasi ketika semua 6 sumbu motion sensing dan DMP diaktifkan
• Kisaran tegangan pasokan VDD 2,375V-3,46V
• Tegangan referensi VLOGIC yang fleksibel mendukung beberapa tegangan antarmuka I2C (hanya MPU-6050)
• Paket QFN terkecil dan paling tipis untuk perangkat portabel: 4x4x0.9mm
• Sensitivitas minimum sumbu lintas antara sumbu akselerometer dan gyroscope
• 1024 byte FIFO buffer mengurangi konsumsi daya dengan memungkinkan prosesor host untuk membaca data dalam ledakan dan kemudian masuk ke mode daya rendah karena MPU mengumpulkan lebih banyak data
• Sensor suhu output digital
• Filter digital yang dapat diprogram oleh pengguna untuk giroskop, akselerometer, dan sensor suhu
• 10,000 g tahan kejut
• 400 kHz Fast Mode I2C untuk berkomunikasi dengan semua register
• 1MHz SPI serial interface untuk berkomunikasi dengan semua register (hanya MPU-6000)
• Interface serial SPI 20MHz untuk membaca sensor dan register gangguan (hanya MPU-6000)
• Struktur MEMS tertutup hermetis dan terikat pada tingkat wafer
• RoHS dan Green sesuai

• Teknologi BlurFreeTM (untuk Video/Still Image Stabilization)
• Teknologi AirSignTM (untuk Keamanan/Otentikasi)
• Teknologi TouchAnywhereTM (untuk "tidak menyentuh" UI Aplikasi Kontrol / Navigasi)
• Teknologi MotionCommandTM (untuk Pintas Gerakan)
• Kerangka kerja game dan aplikasi yang memungkinkan gerakan
• InstantGestureTM iGTM pengenalan gerakan
• Layanan berbasis lokasi, tempat menarik, dan perhitungan mati
• Handset dan game portabel
• Kontroler game berbasis gerak
• Pengendali jarak jauh 3D untuk DTV yang terhubung ke Internet dan set-top box, mouse 3D
• Sensor yang dapat dipakai untuk kesehatan, kebugaran dan olahraga
• Mainan
