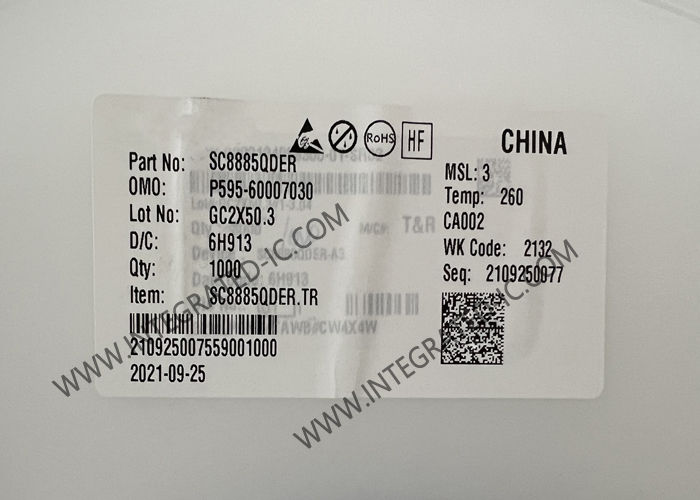

SC8885QDER Integrated Circuit Chip Synchronous Bi-Directional Buck-Boost Charger Controller
Deskripsi Produk
SC8885QDER adalah pengisi daya buck-boost sinkron, yang mendukung mode buck, mode boost dan mode buck-boost selama pengisian ke depan atau operasi pengurangan ke belakang.SC8885QDER mengelola 1 sampai 4 sel pengisian baterai dari berbagai input dari 3.5V sampai 28V, mendukung pra-muatan, muatan arus konstan, muatan tegangan konstan.
Spesifikasi
| Jangkauan VIN |
3.5 ~ 24V |
| Abs. VIN (maksimal) |
29V |
| Sel Baterai # |
1-4s |
| Daya arus (max) |
8A |
| Topologi |
Buck-boost |
| Tegangan OTG |
3V-24V |
| Tegangan OTG |
I2C Prog |
| Max. arus OTG |
6.4A |
| Perhatikan tingkat daya. |
65W tipe. |
| I2C Ctrl |
Ya, SMBus |
| Prog. Ilim |
I2C prog atau ext. res |
| ADC |
10 bit |
| PowerPath |
NVDC PowerPath |
| Fitur |
Modus daya puncak, VAP, monitor daya PTM, /PROCHOT |
| Paket |
QFN 4x4 |
Fitur
- Rentang input yang luas: 3,5V sampai 28V, 30V berkelanjutan
- Konversi Buck-Boost efisiensi tinggi
- Pengisi daya baterai Buck-Boost untuk baterai 1 sampai 4 sel
- Manajemen pengisian termasuk pra-pengisian, pengisian cepat, pengisian tegangan konstan, bangun otomatis
- Modus pelepasan terbalik, rentang tegangan output: 3V hingga 24V dengan resolusi 8 mV, sesuai dengan standar USB PD 3.0
- Manajemen NVDC PowerPath dan manajemen daya dinamis
- Antarmuka SMBus
- Batas arus masuk yang ditetapkan oleh resistor eksternal dan register internal
- Frekuensi beralih: 800kHz /1.2MHz
- Pin PSYS/IADPT/IBAT terintegrasi untuk monitor daya dan arus, sesuai dengan standar Intel IMVP8/9
- Penunjuk panas prosesor terintegrasi ((/PROCHOT) pin
- Mode lewat (PTM)
- Perlindungan aktif VMIN terintegrasi (VAP) untuk melengkapi daya puncak sistem ketika hanya ada baterai
- Batas arus input 2 tingkat untuk daya puncak CPU
- Algoritma Optimizer arus masuk (ICO) untuk kapasitas daya adaptor maksimum
- Belajar mode dan mode kapal untuk aplikasi sistem
- Integrated 10-bit presisi tinggi ADC
