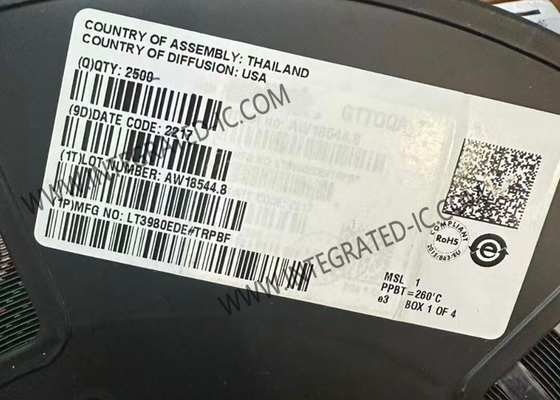

LT3980EDE Integrated Circuit Chip 2.4MHz Step-Down Switching Regulator Dengan 85μA Quiescent Current
Deskripsi Produk
LT3980EDE adalah frekuensi yang dapat disesuaikan (100kHz hingga 2.4MHz) monolitik buck switching regulator yang menerima tegangan input hingga 58V (80V transient).Sebuah switch efisiensi tinggi 200mΩ disertakan pada die bersama dengan boost Schottky diode dan osilator yang diperlukan, kontrol, dan sirkuit logika.
Spesifikasi
| Fungsi |
Langkah Turun |
| Konfigurasi output |
Positif |
| Topologi |
Buck |
| Jenis output |
Dapat disesuaikan |
| Jumlah output |
1 |
| Tegangan - Input (Min) |
3.6V |
| Tegangan - Input (Max) |
58V |
| Tegangan - output (Min/Fixed) |
0.79V |
| Tegangan - output (Max) |
57.42V |
| arus - output |
2A |
| Frekuensi - Pergantian |
225kHz ~ 2,25MHz |
| Pengoreksi Sinkron |
Tidak. |
| Suhu operasi |
-40°C ~ 125°C (TJ) |
Fitur
- Jangkauan input yang luas: Operasi dari 3,6V hingga 58V
- Overvoltage Lockout Melindungi Sirkuit Melalui 80V Transients
- 2A Arus Keluar Maksimal
- Low Ripple (<15mVP-P) Burst Mode® Operasi: IQ = 85μA pada 12VIN hingga 3.3VOUT
- Frekuensi switch yang dapat disesuaikan: 100kHz sampai 2,4MHz
- Listrik mati rendah: IQ < 1μA
- Catch Diode Current Sense Melindungi Sirkuit Melalui Sirkuit Singkat dan Input Overvoltage
- Synchronizable Antara 250kHz hingga 2MHz
- Kekuatan Bendera Baik
- Desain Switch Saturating: 200mΩ Pada Resistensi
- Perlindungan Termal
- Kemampuan Soft-Start
- MSOP Termal yang ditingkatkan 16 pin kecil dan Paket DFN 3 mm × 4 mm
Aplikasi
Peraturan Baterai Otomotif, Peraturan Pasokan Terdistribusi, Pasokan Industri, Peraturan Transformer Dinding
