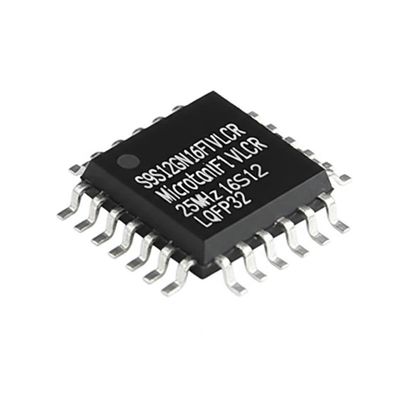

Mikrokontroler MCU S9S12GN16F1VLCR 25MHz 16-Bit HCS12 IC Mikrokontroler LQFP32
Deskripsi Produk
S9S12GN16F1VLCR adalah mikrokontroler 16-bit kelas otomotif yang dioptimalkan, dirancang untuk ukuran memori program yang lebih rendah hingga 16KB. Ia memiliki EEPROM dengan ukuran sektor hapus 4-byte kecil untuk penggunaan pelanggan yang disederhanakan. Mikrokontroler ini secara khusus ditargetkan pada aplikasi otomotif umum yang memerlukan komunikasi CAN atau LIN/J2602, termasuk pengontrol bodi, deteksi penumpang, modul pintu, pengontrol kursi, penerima RKE, aktuator pintar, modul pencahayaan, dan kotak sambungan pintar.
Spesifikasi
| Seri |
HCS12 |
| Prosesor Inti |
12V1 |
| Ukuran Inti |
16-Bit |
| Kecepatan |
25MHz |
| Konektivitas |
IrDA, LINbus, SCI, SPI |
| Periferal |
LVD, POR, PWM, WDT |
| Jumlah I/O |
26 |
| Ukuran Memori Program |
16KB (16K x 8) |
| Jenis Memori Program |
FLASH |
| Ukuran EEPROM |
512 x 8 |
| Ukuran RAM |
1K x 8 |
| Tegangan - Suplai (Vcc/Vdd) |
3.13V ~ 5.5V |
| Konverter Data |
A/D 8x10b |
| Jenis Osilator |
Internal |
| Suhu Operasi |
-40°C ~ 105°C (TA) |
| Jenis Pemasangan |
Pemasangan Permukaan |
| Paket Perangkat Pemasok |
32-LQFP (7x7) |
| Paket / Casing |
32-LQFP |
Fitur Utama
- Inti CPU S12
- Hingga 240 Kbyte flash on-chip dengan ECC
- Hingga 4 Kbyte EEPROM dengan ECC
- Hingga 11 Kbyte SRAM on-chip
- Pengganda frekuensi phase locked loop (IPLL) dengan filter internal
- Osilator Pierce yang dikontrol amplitudo 4-16 MHz
- Osilator RC internal 1 MHz
- Modul timer (TIM) yang mendukung hingga delapan saluran
- Modul modulasi lebar pulsa (PWM) dengan hingga delapan saluran 8-bit
- Konverter analog-ke-digital (ADC) aproksimasi berurutan resolusi hingga 16-saluran, 10 atau 12-bit
- Hingga dua konverter digital-ke-analog (DAC) 8-bit
- Hingga satu komparator analog 5V (ACMP)
- Hingga tiga modul antarmuka periferal serial (SPI)
- Hingga tiga modul antarmuka komunikasi serial (SCI) yang mendukung komunikasi LIN
- Hingga satu modul jaringan area pengontrol multi-skala (MSCAN) (mendukung protokol CAN 2.0A/B)
- Pengatur tegangan on-chip (VREG) untuk pengaturan suplai input dan semua tegangan internal
- Interupsi periodik otonom (API)
- Referensi tegangan tetap presisi untuk konversi ADC
- Modul atenuator tegangan referensi opsional untuk meningkatkan akurasi ADC
