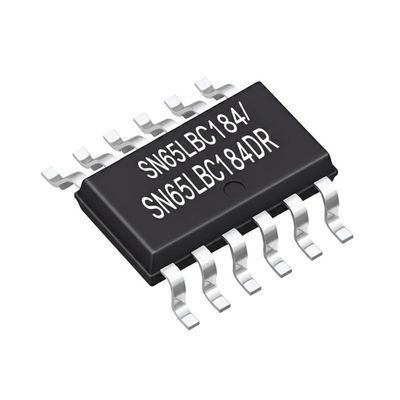

SN65LBC184DR Integrated Circuit Chip RS-485 Transceiver Differential Data Line Transceiver
Deskripsi Produk
SN65LBC184DR adalah transceiver jalur data diferensial dalam jejak standar perdagangan SN75176 dengan perlindungan bawaan terhadap transien noise berenergi tinggi. Transceiver ini memberikan peningkatan keandalan yang substansial dengan kekebalan yang lebih baik terhadap transien noise yang terhubung ke kabel data dibandingkan dengan sebagian besar perangkat yang ada. Ia menawarkan antarmuka jalur data yang andal, berbiaya rendah, terhubung langsung (tidak memerlukan transformator isolasi) tanpa memerlukan komponen eksternal.
SN65LBC184DR dapat menahan transien tegangan berlebih puncak 400W (tipikal), memenuhi gelombang kombinasi konvensional yang ditentukan dalam IEC 61000-4-5, yang mensimulasikan transien tegangan berlebih dari switching dan efek petir sekunder.
Spesifikasi
| Tipe |
Transceiver |
| Protokol |
RS422, RS485 |
| Jumlah Driver/Penerima |
1/1 |
| Dupleks |
Setengah |
| Histeresis Penerima |
70 mV |
| Laju Data |
250kbps |
| Tegangan - Catu Daya |
4.75V ~ 5.25V |
| Suhu Operasi |
-40°C ~ 85°C |
| Tipe Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
8-SOIC (0.154", Lebar 3.90mm) |
| Paket Perangkat Pemasok |
8-SOIC |
Fitur Utama
- Penekanan tegangan transien terintegrasi
- Perlindungan ESD untuk terminal bus melebihi: ±30kV IEC 61000-4-2 (pelepasan kontak), ±30kV IEC 61000-4-2 (pelepasan celah udara), ±15kV Model tubuh manusia EIA/JEDEC
- Perlindungan kerusakan sirkuit puncak 400W (tipikal) per IEC 61000-4-5
- Laju slew output-tegangan driver yang terkontrol untuk panjang stub kabel yang lebih panjang
- Operasi 250kbps di lingkungan yang bising secara elektrik
- Desain penerima fail-safe rangkaian terbuka
- Beban 1/4 Unit memungkinkan 128 perangkat pada bus
- Perlindungan shutdown termal
- Perlindungan glitch saat daya menyala dan mati
- Memenuhi atau melampaui standar TIA/EIA-485 (RS-485) dan ISO/IEC 8482:1993(E)
- Arus suplai dinonaktifkan rendah: Maksimum 300µA
- Pin kompatibel dengan SN75176
Aplikasi
- Jaringan industri
- Meter utilitas
- Kontrol motor
