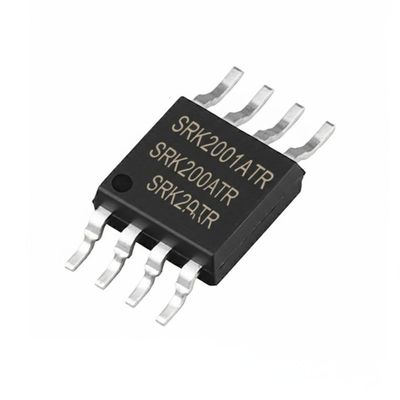

SRK2001ATR Chip Sirkuit Terpadu Pengendali Penyearah Sinkron Adaptif Untuk Konverter Resonan LLC

Gambar besar : SRK2001ATR Chip Sirkuit Terpadu Pengendali Penyearah Sinkron Adaptif Untuk Konverter Resonan LLC

Detail produk:

Tempat asal:	Cn
Nama merek:	Original Factory
Sertifikasi:	Lead free / RoHS Compliant
Nomor model:	SRK2001ATR

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10
Harga:	Contact for Sample
Kemasan rincian:	SSOP-10
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	T/T, L/C, Western Union

Kontak

SRK2001ATR Chip Sirkuit Terpadu Pengendali Penyearah Sinkron Adaptif Untuk Konverter Resonan LLC

Deskripsi

Nomor bagian:	SRK2001ATR	Arus keluaran::	4 A
Tegangan input - Max::	32 V	Tegangan Input - Min::	4,5 V
Suhu operasi minimum::	- 40 C	Suhu operasi maksimum::	+ 150 C
Menyoroti:	Chip IC konverter resonan LLC , pengendali penyearah sinkron adaptif , Chip sirkuit terpadu SRK2001ATR

SRK2001ATR Integrated Circuit Chip Adaptive Synchronous Rectification Controller For LLC Resonant Converter

Deskripsi Produk

Pengontrol SRK2001ATR mengimplementasikan skema kontrol khusus untuk penyearahan sinkron sisi sekunder dalam konverter resonansi LLC menggunakan transformator dengan lilitan sekunder keran tengah untuk penyearahan gelombang penuh. Ini menampilkan dua output penggerak gerbang arus tinggi, masing-masing mampu secara langsung menggerakkan MOSFET daya saluran-N. Kontrol terpisah untuk setiap driver gerbang dengan logika interlock mencegah konduksi simultan dari MOSFET penyearah sinkron.

Spesifikasi

Aplikasi	Pengontrol Sisi-Sekunder, Penyearah Sinkron
Tegangan - Catu Daya	4.5V ~ 32V
Arus - Catu Daya	35 mA
Suhu Operasi	-25°C ~ 125°C

Fitur Utama

Pengontrol penyearahan sinkron sisi sekunder dioptimalkan untuk konverter resonansi LLC
Driver gerbang ganda untuk MOSFET saluran-N
Logika turn-off adaptif
Logika turn-on dengan waktu masking adaptif
Kompensasi otomatis induktansi parasit
Mode konsumsi rendah: Arus diam 50 μA
Rentang tegangan operasi VCC 4.5 V hingga 32 V
Penginderaan Kelvin drain-to-source tegangan tinggi untuk setiap SR MOSFET
Frekuensi operasi hingga 500 kHz
Tingkat beban keluar yang dapat diprogram dari burst-mode
Paket SSOP10

Aplikasi

Adaptor AC-DC
PC all-in-one
TV panel datar kelas atas
ATX SMPS yang sesuai 80+/85+
SERVER SMPS yang sesuai 90+/92+
SMPS Industri
