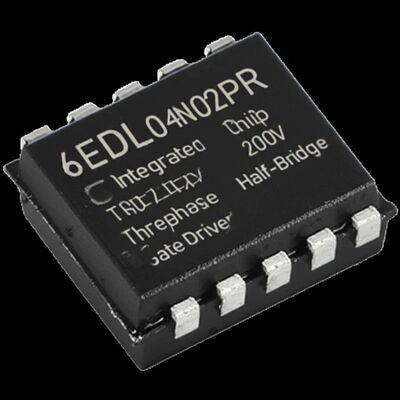

6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver dengan 6 Driver dan 165 mA Output

6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver dengan 6 Driver dan 165 mA Output
6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver dengan 6 Driver dan 165 mA Output 6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver dengan 6 Driver dan 165 mA Output

Gambar besar :  6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver dengan 6 Driver dan 165 mA Output

Detail produk:
Tempat asal: Cn
Nama merek: Original Factory
Sertifikasi: Lead free / RoHS Compliant
Nomor model: 6EDL04N02PR
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 10
Harga: Contact for Sample
Kemasan rincian: TSSOP-28
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10000 buah per hari
Kontak

6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver dengan 6 Driver dan 165 mA Output

Deskripsi
Nomor Bagian: 6EDL04N02PR Jumlah Pengemudi:: 6 Pengemudi
Jumlah output:: 6 Keluaran Arus keluaran:: 165 mA
Tegangan suplai - min:: 13 V Tegangan suplai - maks:: 17,5 V
Menyoroti:

Chip Sirkuit Terpadu 200V

,

Penggerak Gerbang 6 Driver

,

Penggerak Gerbang 165 mA

6EDL04N02PR Integrated Circuit Chip 200V Tiga fase Half-Bridge Gate Driver
Deskripsi Produk
6EDL04N02PR adalah driver jembatan penuh untuk mengontrol perangkat daya seperti MOS-transistor atau IGBT dalam sistem 3-fase dengan tegangan pemblokiran maksimum +600 V.Berdasarkan teknologi SOI yang digunakan ada ketahanan yang sangat baik pada tegangan transienTidak ada struktur tiristor parasit yang hadir dalam perangkat. Oleh karena itu, tidak ada latch-up parasit dapat terjadi pada semua suhu dan kondisi tegangan.
Spesifikasi
Konfigurasi yang Didorong Setengah Jembatan
Jenis saluran 3 Fase
Jumlah Pengemudi 6
Jenis gerbang IGBT, MOSFET (Kanal N, Kanal P)
Tegangan - Pasokan 10V ~ 17,5V
Tegangan Logis - VIL, VIH 1.1V, 1.7V
Jenis input Tidak Inverter
Tegangan sisi tinggi - Max (Bootstrap) 200 V
Waktu Kebangkitan / Jatuh (Jenis) 60n, 26n
Suhu operasi -40°C ~ 125°C (TJ)
Fitur
  • Infineon thin-film-SOI-teknologi
  • Tegangan blokir maksimum +600 V
  • Listrik sumber / sink output +0,165 A/-0,375 A
  • Diode Bootstrap terintegrasi ultra-cepat, RDS rendah ((ON)
  • Ketidaksensitivitas output jembatan terhadap tegangan transisi negatif hingga -50 V yang diberikan oleh teknologi SOI
  • Sirkuit kontrol terpisah untuk semua enam pengemudi
  • Deteksi pasokan over current dan under voltage
  • Penundaan yang dapat diprogram secara eksternal untuk kesalahan yang jelas setelah deteksi over current
  • Matikan' semua saklar selama kondisi kesalahan input yang kompatibel dengan CMOS dan LSTTL (logika negatif)
  • Sinyal interlocking dari setiap fase untuk mencegah crossconduction
Aplikasi
Peralatan rumah tangga, kompresor pendingin, AC
Kipas angin, pompa
Mesin penggerak motor, inverter tujuan umum
Alat listrik, kendaraan listrik ringan
