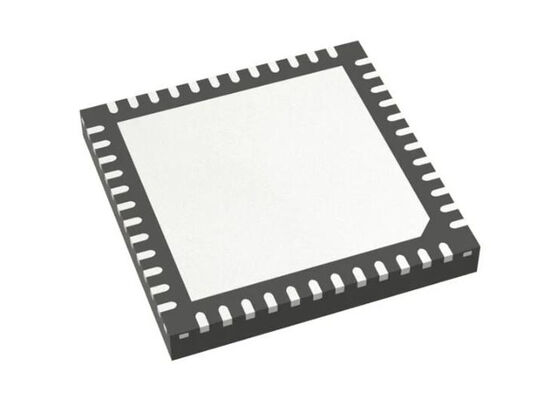

Mikrokontroler MCU STM32WB35CCU6A
Mikrokontroler Nirkabel STM32 2.4GHz Nirkabel Multiprotokol Daya Rendah
Ikhtisar Produk
STM32WB35CCU6A adalah perangkat nirkabel multiprotokol dan daya ultra-rendah yang menyematkan radio canggih yang sesuai dengan spesifikasi Bluetooth® Low Energy SIG 5.4 dan IEEE 802.15.4-2011. Perangkat ini memiliki Arm® Cortex®-M0+ khusus untuk operasi lapisan rendah waktu nyata.
Dirancang untuk pengoperasian daya sangat rendah, mikrokontroler ini didasarkan pada inti RISC Arm® Cortex®-M4 32-bit berkinerja tinggi yang beroperasi hingga 64 MHz. Inti ini mencakup Unit Titik Mengambang (FPU) yang mendukung pemrosesan data presisi tunggal, serangkaian lengkap instruksi DSP, dan Unit Perlindungan Memori (MPU) untuk meningkatkan keamanan aplikasi.
Perangkat ini mengintegrasikan memori berkecepatan tinggi termasuk memori flash hingga 512 KB, SRAM hingga 96 KB, antarmuka memori flash Quad-SPI, dan I/O dan periferal yang ditingkatkan secara ekstensif.
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Tipe |
TxRx + MCU |
| Keluarga/Standar RF |
802.15.4, BT |
| Protokol |
BT v5.3, Thread, Zigbee® |
| Modulasi |
GFSK |
| Frekuensi |
2.405GHz ~ 2.48GHz |
| Laju Data (Maks) |
2Mbps |
| Output Daya |
6dBm |
| Sensitivitas |
-100dBm |
| Ukuran Memori |
256kB Flash, 96kB SRAM |
| Antarmuka Serial |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Catu Daya |
1.71V ~ 3.6V |
| Arus - Menerima |
4.5mA ~ 7.9mA |
| Arus - Mentransmisikan |
5.2mA ~ 12.7mA |
| Suhu Pengoperasian |
-40°C ~ 85°C (TA) |
| Tipe Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
48-UFQFN Exposed Pad |
| Paket Perangkat Pemasok |
48-UFQFPN (7x7) |
Fitur Utama
Kemampuan Radio
Transceiver RF 2.4 GHz yang mendukung Bluetooth® 5.4, PHY dan MAC IEEE 802.15.4-2011
Dukungan Thread 1.3 dan Zigbee® 3.0
Sensitivitas RX: -96 dBm (Bluetooth® Low Energy pada 1 Mbps), -100 dBm (802.15.4)
Daya output yang dapat diprogram hingga +6 dBm dengan langkah 1 dB
Balun terintegrasi untuk mengurangi BOM
Dukungan untuk laju data 2 Mbps
CPU Arm® 32-bit Cortex® M0+ khusus untuk lapisan Radio waktu nyata
RSSI yang akurat untuk kontrol daya
Kepatuhan dengan ETSI EN 300 328, EN 300 440, FCC CFR47 Bagian 15 dan ARIB STD-T66
Dukungan untuk PA eksternal
Tersedia chip pendamping perangkat pasif terintegrasi (IPD)
Platform Daya Ultra-Rendah
Rentang catu daya 1,71 hingga 3,6 V
Rentang suhu -40°C hingga 85/105°C
Mode shutdown 13 nA
Mode Siaga 600 nA + RTC + RAM 32 KB
Mode Berhenti 2,1 µA + RTC + RAM 256 KB
MCU mode Aktif: < 53 µA/MHz saat RF dan SMPS aktif
Radio: Rx 4,5 mA / Tx pada 0 dBm 5,2 mA
Performa Inti
CPU Arm® 32-bit Cortex®-M4 dengan FPU
Akselerator waktu nyata adaptif untuk eksekusi flash 0-wait-state
Frekuensi hingga 64 MHz
MPU, 80 DMIPS, dan instruksi DSP
1,25 DMIPS/MHz (Drystone 2.1)
219,48 CoreMark® (3,43 CoreMark/MHz pada 64 MHz)
Skor 303 ULPMark™ CP
Memori & Penyimpanan
Memori flash hingga 1 MB dengan perlindungan sektor (PCROP)
SRAM hingga 256 KB dengan pemeriksaan paritas perangkat keras 64 KB
Register cadangan 20x 32-bit
Boot loader yang mendukung antarmuka USART, SPI, I2C, dan USB
Kemampuan pembaruan OTA (over the air) Bluetooth® Low Energy dan 802.15.4
Antarmuka memori Quad SPI dengan XIP
1 Kbyte (128 kata ganda) OTP
Periferal Analog
ADC 12-bit 4,26 Msps, hingga 16-bit dengan oversampling perangkat keras
2x komparator daya ultra-rendah
Output buffered tegangan referensi 2,5 V atau 2,048 V yang akurat
Beroperasi hingga 1,62 V
Aplikasi
Otomatisasi rumah, gedung, dan kota
Catu daya dan konverter
