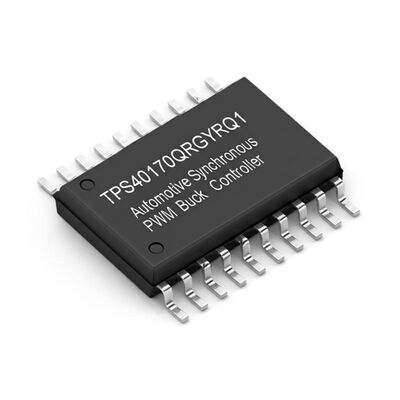

TPS40170QRGYRQ1 Pengontrol Buck PWM Sinkron Otomotif
TPS40170QRGYRQ1 adalah pengontrol buck PWM sinkron berfitur lengkap yang dirancang untuk aplikasi konverter DC-DC dengan kepadatan daya tinggi dan keandalan tinggi. Beroperasi dengan rentang tegangan input 4.5V hingga 60V, pengontrol ini menerapkan kontrol mode tegangan dengan kompensasi umpan maju tegangan input untuk respons instan terhadap perubahan tegangan input. Frekuensi switching dapat diprogram dari 100 kHz hingga 600 kHz.
Spesifikasi Utama
| Parameter |
Nilai |
| Jenis Output |
Driver Transistor |
| Fungsi |
Step-Down |
| Konfigurasi Output |
Positif |
| Topologi |
Buck |
| Jumlah Output |
1 |
| Fase Output |
1 |
| Catu Daya Tegangan |
4.5V ~ 60V |
| Frekuensi Switching |
100kHz ~ 600kHz |
| Siklus Kerja (Maks) |
95% |
| Penyearah Sinkron |
Ya |
| Sinkronisasi Jam |
Ya |
| Fitur Kontrol |
Batas Arus, Aktifkan, Kontrol Frekuensi, Power Good, Soft Start, Pelacakan |
| Suhu Operasi |
-40°C ~ 125°C (TJ) |
| Jenis Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
20-VFQFN Exposed Pad |
| Paket Perangkat Pemasok |
20-VQFN (3.5x4.5) |
Fitur Lanjutan
- Rentang tegangan input lebar dari 4.5V hingga 60V
- Tegangan referensi 600-mV dengan akurasi 1%
- UVLO dan histeresis yang dapat diprogram
- Kontrol mode tegangan dengan umpan maju tegangan
- Frekuensi yang dapat diprogram antara 100kHz dan 600kHz
- Sinkronisasi frekuensi dua arah dengan opsi primer dan sekunder
- Perlindungan arus berlebih penginderaan FET sisi rendah dan perlindungan hubung singkat penginderaan FET sisi tinggi dengan kompensasi termal terintegrasi
- Soft start loop tertutup yang dapat diprogram
- Mendukung output pra-bias
- Penonaktifan termal pada 165°C dengan histeresis
- Pelacakan tegangan dan pemantauan power good
- ENABLE dengan shutdown arus rendah 1-µA
- Output LDO 8-V dan 3.3-V
- Dioda bootstrap terintegrasi
- Paket VQFN (RGY) 20-pin 4.5mm × 3.5mm yang ringkas
Perlindungan & Pemantauan Sistem
TPS40170QRGYRQ1 mencakup fitur perlindungan sistem yang komprehensif termasuk UVLO yang dapat diprogram, perlindungan arus berlebih (OCP) yang dapat diprogram melalui penginderaan FET sisi rendah, perlindungan hubung singkat (SCP) yang dapat dipilih melalui penginderaan FET sisi tinggi, dan perlindungan penonaktifan termal.
Aplikasi Target
Sistem Bantuan Pengemudi Tingkat Lanjut (ADAS), Sistem Infotainment Otomotif, dan Tampilan Kluster Otomotif.
