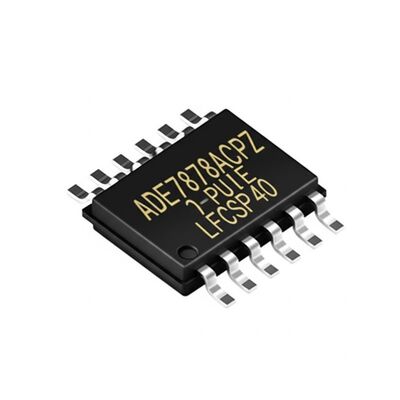

ADE7878ACPZ Chip Sirkuit Terpadu
Keakuratan tinggi 3-fase pengukur energi listrik IC dengan paket LFCSP40, menampilkan antarmuka serial dan output pulsa fleksibel untuk aplikasi pengukuran energi yang komprehensif.
Ringkasan Produk
ADE7878ACPZ adalah presisi 3 fase pengukuran energi listrik sirkuit terpadu yang menggabungkan kedua-order sigma-delta analog-to-digital konverter, integrator digital,sirkuit referensi, dan kemampuan pengolahan sinyal yang komprehensif. solusi berbasis DSP fungsi tetap ini melakukan total (dasar dan harmonik) aktif, reaktif,dan pengukuran energi tampak bersama dengan perhitungan RMS.
Spesifikasi Teknis
| Parameter |
Nilai |
| Impedansi Masuk |
400kOhm |
| Kesalahan pengukuran |
00,2% |
| Tegangan - I/O Tinggi |
2V, 2,4V |
| Tegangan - I/O rendah |
0.4V, 0.8V |
| Saat ini - Pasokan |
20mA |
| Tegangan - Pasokan |
2.8 V ~ 3.7 V |
| Jenis meter |
Fase 3 |
| Suhu operasi |
-40°C ~ 85°C |
| Tipe pemasangan |
Permukaan Gunung |
| Paket / Kasus |
40-WFQFN Pad Terpapar, CSP |
| Paket Perangkat Pemasok |
40-LFCSP-WQ (6x6) |
Fitur Utama
- Masukan pasokan baterai untuk operasi netral yang hilang
- Pengukuran sudut fase dengan kesalahan 0,3°
- Operasi tegangan pasokan lebar: 2,4 V sampai 3,7 V
- 1.2 V referensi dengan kemampuan overdrive eksternal
- Operasi pasokan tunggal 3.3 V
- Paket LFCSP 40 timbal, bebas Pb
- Suhu operasi: -40°C sampai +85°C
- Fleksibel antarmuka serial I2C, SPI, dan HSDC
- Kesesuaian yang sangat akurat dengan standar EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22, dan IEC 62053-23
- Kompatibel dengan layanan 3-fase, 3 atau 4 kawat (delta atau wye)
- Pengukuran energi aktif/reaktif/terlihat total dan energi dasar
- Kurang dari 0,1% kesalahan pada kisaran dinamis 1000:1 pada 25°C
- Mendukung transformer arus dan sensor arus di/dt
Aplikasi Utama
Sistem pengukuran energi untuk aplikasi industri, komersial, dan utilitas yang membutuhkan pengukuran daya tiga fase presisi tinggi.
