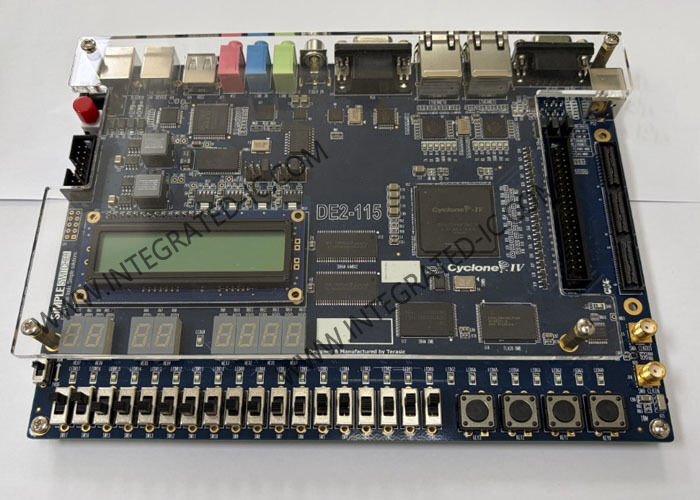

DE2-115 Embedded Solutions EP4CE115 Cyclone IV E FPGA Development And Education Kit
Kit Pengembangan dan Pendidikan FPGA DE2-115 menampilkan perangkat Cyclone IV E, yang dirancang untuk memenuhi permintaan yang terus meningkat akan solusi serbaguna berbiaya rendah dalam video seluler, suara, akses data, dan aplikasi pencitraan berkualitas tinggi. Platform ini memberikan keseimbangan optimal antara efisiensi biaya, konsumsi daya, dan kemampuan logika, memori, dan DSP yang komprehensif.
Spesifikasi Inti FPGA
Dilengkapi dengan perangkat Cyclone EP4CE115, DE2-115 menawarkan 114.480 elemen logika (LE) - yang terbesar yang tersedia dalam seri Cyclone IV E - bersama dengan RAM hingga 3,9 Mbit dan 266 pengganda. Konfigurasi ini memberikan fungsionalitas yang unggul dan konsumsi daya yang berkurang dibandingkan dengan perangkat Cyclone generasi sebelumnya.
Fitur Utama
Perangkat FPGA
- Cyclone® IV EP4CE115 FPGA
- 114.480 elemen logika (LE)
- Memori tertanam 3.888 Kbit
- 266 pengganda 18 x 18 tertanam
- 4 PLL serbaguna
- 528 I/O pengguna
Konfigurasi dan Pemrograman
- Perangkat konfigurasi serial EPCS64
- Sirkuit USB-Blaster onboard
- Dukungan konfigurasi mode JTAG dan AS
Sumber Daya Memori
- SDRAM 128MB (32Mx32bit)
- SRAM 2MB (1Mx16)
- Flash 8MB (4Mx16) dengan mode 8-bit
- EEPROM 32Kbit
Antarmuka Pengguna
- 18 sakelar dan 4 tombol tekan
- 18 LED merah dan 9 hijau
- Delapan tampilan 7 segmen
Audio dan Tampilan
- Encoder/decoder 24-bit (CODEC)
- Jack line-in, line-out, dan mikrofon-in
- Modul LCD 16x2
Konektivitas dan Ekspansi
- Dua port Gigabit Ethernet dengan dukungan 10/100/1000
- Kartu Mezzanine Kecepatan Tinggi (HSMC) 172-pin
- Konektor USB Tipe A dan B (sesuai dengan USB 2.0)
- Port ekspansi 40-pin
- Konektor VGA-out dengan DAC tiga kali lipat berkecepatan tinggi
- Konektor serial DB-9 (RS232 dengan kontrol aliran)
- Konektor PS/2 untuk mouse atau keyboard
- Soket kartu SD dengan SPI dan mode SD 4-bit
Fitur Tambahan
- Tiga input clock osilator 50MHz
- Konektor SMA untuk input/output clock eksternal
- Modul penerima inframerah dengan remote control
- Decoder TV (NTSC/PAL/SECAM) dengan konektor TV-in
- Input DC desktop dengan regulator switching dan step-down
Isi Paket
Papan Altera DE2-115, DVD Altera Complete Design Suite untuk Windows, CD Sistem DE2-115, Adaptor DC Daya 12V/2A, Kabel Pemrograman USB, Dua Header 1-pin, Dua Strip Kawat (hitam dan merah), Enam Dudukan Kaki Silikon, Remote Controller
