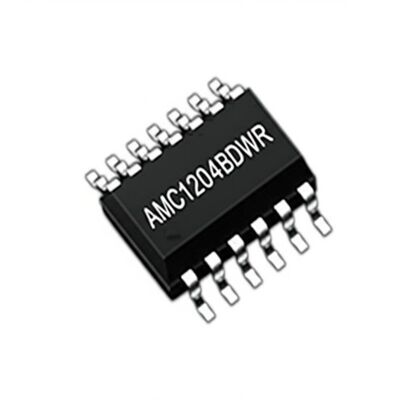

AMC1204BDWR Integrated Circuit Chip
Modulator Delta-Sigma Terisolasi 20MHz dalam Paket SOIC16
Ringkasan Produk
AMC1204BDWR adalah output digital 1 bit, modulator delta-sigma (ΔΣ) terisolasi yang dapat di-clock hingga 20 MHz.Isolasi digital output modulator disediakan oleh penghalang silikon dioksida (SiO2) yang sangat tahan terhadap gangguan magnetik.
Perangkat ini menyediakan solusi chip tunggal untuk mengukur sinyal kecil melalui resistor shunt dalam aplikasi penghalang yang terisolasi.Resistor ini biasanya digunakan untuk sensing arus di inverter kontrol motor, sistem pembangkit energi hijau, dan berbagai aplikasi industri.
Spesifikasi Teknis
| Parameter |
Nilai |
| Jenis |
Modulator |
| Jumlah Saluran |
1 |
| Resolusi |
16 bit |
| Tingkat pengambilan sampel |
78k per detik |
| Antarmuka Data |
SPI |
| Sumber Pasokan Tegangan |
Analog dan Digital |
| Pasokan Tegangan |
3.3V, 5V |
| Suhu operasi |
-40°C sampai 105°C |
| Tipe pemasangan |
Permukaan Gunung |
| Paket / Kasus |
16-SOIC (0,295", lebar 7,50mm) |
| Paket Perangkat Pemasok |
16-SOIC |
Fitur Utama
- ± 250mV rentang tegangan masukan dioptimalkan untuk shunt resistor
- Tegangan kerja: 1200 VPEAK
- Kekebalan sementara: 15 kV/μs
- Kekebalan medan elektromagnetik yang tinggi
- Kinerja AC yang luar biasa:
- SNR: 84 dB (minimal)
- THD: -80 dB (maksimal)
- Keakuratan DC yang sangat baik:
- INL: ±8 LSB (maksimal)
- Kesalahan Gain: ± 2% (maksimum)
- Masukan jam eksternal untuk sinkronisasi yang lebih mudah
- Spesifikasi penuh di kisaran suhu industri yang diperluas
Aplikasi
Sensor arus berbasis shunt resistor di:
- Kontrol motor
- Sistem energi hijau
- Aplikasi Inverter
- Sumber daya listrik tanpa gangguan
