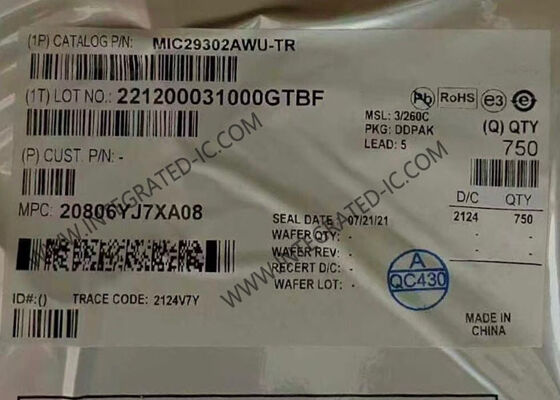

IC Sirkuit Terpadu MIC29302AWU Arus Tinggi 3A Regulator LDO Respons Cepat
MIC29302AWU adalah regulator tegangan low-dropout arus tinggi yang menggunakan proses Super βeta PNP milik Microchip dengan elemen pas PNP. Regulator LDO 3A ini memiliki tegangan dropout 560 mV (beban penuh) dan arus ground yang sangat rendah. Dirancang untuk beban arus tinggi, perangkat ini juga cocok untuk sistem kritis arus rendah, low-dropout di mana tegangan dropout dan nilai arus ground adalah parameter kritis.
Dengan akurasi total ±2% (terhadap suhu, saluran, dan regulasi beban), regulator menyediakan pemulihan transien yang sangat cepat dari lonjakan tegangan input dan perubahan arus beban output.
MIC29302AWU memiliki output yang dapat disesuaikan yang dapat diatur oleh dua resistor eksternal ke tegangan antara 1,24V dan 15V. Perangkat ini sepenuhnya terlindungi terhadap kesalahan arus berlebih, polaritas input terbalik, pemasangan timbal terbalik, dan pengoperasian suhu berlebih. Pin enable (EN) logika TTL/CMOS memungkinkan penonaktifan regulator. Jika tidak digunakan, perangkat dapat diatur ke pengoperasian berkelanjutan dengan menghubungkan EN ke input (IN). Tersedia dalam paket TO-263 dan TO-252 5-pin standar dengan rentang suhu sambungan pengoperasian -40°C hingga +125°C.
Spesifikasi
| Parameter |
Nilai |
| Konfigurasi Output |
Positif |
| Jenis Output |
Dapat Disesuaikan |
| Jumlah Regulator |
1 |
| Tegangan - Input (Maks) |
16V |
| Tegangan - Output (Min/Tetap) |
1.24V |
| Tegangan - Output (Maks) |
15V |
| Dropout Tegangan (Maks) |
0.8V @ 3A |
| Arus - Output |
3A |
| Arus - Diam (Iq) |
20 mA |
| Arus - Catu (Maks) |
150 mA |
| Fitur Kontrol |
Aktifkan |
| Fitur Perlindungan |
Arus Lebih, Suhu Lebih, Polaritas Terbalik |
| Suhu Pengoperasian |
-40°C ~ 125°C |
Fitur Utama
- Kemampuan Arus Tinggi
- Rentang Tegangan Input Pengoperasian: 3V hingga 16V
- Tegangan Dropout Rendah
- Arus Ground Rendah
- Toleransi 1% Akurat
- Respons Transien Cepat
- Tegangan Output yang Dapat Disesuaikan 1,24V hingga 15V
- Paket: TO-263-5L dan TO-252-5L
Aplikasi
- Catu Daya Periferal dan I/O Prosesor
- Sistem Komputer Hijau Efisiensi Tinggi
- Elektronik Otomotif
- Catu Daya Bawah Linear Efisiensi Tinggi
- Peralatan Bertenaga Baterai
- Kartu Tambahan PC
- Post-Regulator Efisiensi Tinggi untuk Catu Daya Switching
