MP6536DU-LF 26V 3-Channel Half-Bridge Driver IC dengan 5.5A Output Current QFN40 Package

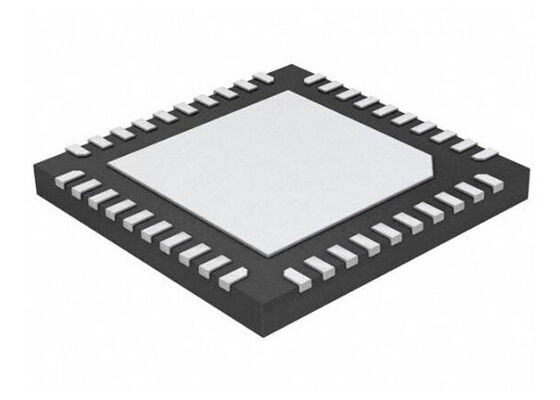

Gambar besar : MP6536DU-LF 26V 3-Channel Half-Bridge Driver IC dengan 5.5A Output Current QFN40 Package

Detail produk:

Tempat asal:	CN
Nama merek:	Original Factory
Sertifikasi:	Lead free / RoHS Compliant
Nomor model:	MP6536DU-LF

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	10
Harga:	Contact for Sample
Kemasan rincian:	QFN-40
Waktu pengiriman:	5-8 hari kerja
Syarat-syarat pembayaran:	T/T, L/C, Western Union

Kontak

MP6536DU-LF 26V 3-Channel Half-Bridge Driver IC dengan 5.5A Output Current QFN40 Package

Deskripsi

Nomor Bagian:	MP6536DU-LF	Arus Keluaran:	5,5 A
Pd - Pembuangan Daya:	4,2 watt	Tegangan - Pasokan:	5V ~ 26V
Rds Aktif (Ketik):	140mOhm LS + HS	Suhu Operasional:	-40°C ~ 125°C (TJ)
Menyoroti:	IC Pengemudi 26V , Driver Setengah Jembatan 3 Saluran , Chip Sirkuit Terpadu Arus Keluaran 5

MP6536DU-LF Integrated Circuit Chip 26V 3-Channel Half-Bridge Driver IC QFN40

MP6536DU-LF adalah 3-saluran half-bridge driver IC yang dirancang khusus untuk mengemudi 3-fase brushless DC motor.Komponen canggih ini menggabungkan fitur perlindungan yang komprehensif termasuk modus mati arus rendah, modus siaga, perlindungan bawah tegangan masukan, pembatasan arus, penutupan termal, dan output sinyal sinyal kesalahan.

Spesifikasi Produk

Parameter	Nilai
Konfigurasi output	Setengah Jembatan (3)
Aplikasi	DC Motors, Tujuan Umum
Antarmuka	Logika, PWM
Jenis beban	Kapasitas
Teknologi	MOSFET daya
Rds On (jenis)	140mOhm LS + HS
Saat ini - Output / Channel	5.5A
arus - output puncak	5.5A
Tegangan - Pasokan	5V ~ 26V
Tegangan - Beban	5V ~ 26V
Suhu operasi	-40°C ~ 125°C (TJ)
Fitur	Bootstrap Circuit
Perlindungan kesalahan	Pembatasan arus, suhu berlebihan, sirkuit pendek, UVLO
Tipe pemasangan	Permukaan Gunung
Paket / Kasus	40-VFQFN Pad Terpapar
Paket Perangkat Pemasok	40-QFN (5x5)

Fitur Utama

Kisaran operasi VDD 5V sampai 26V
Kemampuan output arus puncak ±5,5A
Dukungan frekuensi PWM hingga 1MHz
Switch daya terintegrasi yang dilindungi 0,14Ω
10ns beralih mati waktu
Semua saklar arus terbatas
Perlindungan bawah tegangan internal
Perlindungan termal internal
Perlindungan sirkuit pendek
Tanda kesalahan output untuk pemantauan sistem

Aplikasi Utama

Sistem Penggerak Motor BLDC 3-Fase
