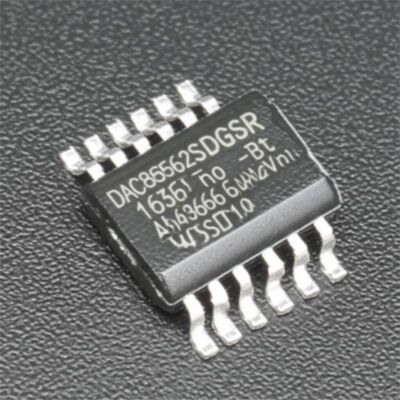

Chip Sirkuit Terpadu DAC8562SDGSR Konverter Digital ke Analog 16-Bit VSSOP10
DAC8562SDGSR adalah konverter digital-ke-analog saluran ganda, keluaran tegangan, berdaya rendah yang tersedia dalam resolusi 16-, 14-, dan 12-bit. Sirkuit terpadu ini memiliki referensi internal 2,5-V, 4-ppm/°C, memberikan rentang tegangan keluaran skala penuh 2,5 V atau 5 V. Referensi internal mempertahankan akurasi awal ±5 mV dan dapat menyuplai atau menyerap hingga 20 mA pada pin VREFIN/VREFOUT.
Spesifikasi Teknis
| Parameter |
Nilai |
| Jumlah Bit |
16 |
| Jumlah Konverter D/A |
2 |
| Waktu Penyelesaian |
10µs (Tipikal) |
| Jenis Keluaran |
Tegangan - Buffer |
| Keluaran Diferensial |
Tidak |
| Antarmuka Data |
SPI, DSP |
| Jenis Referensi |
Eksternal, Internal |
| Tegangan - Catu Daya, Analog |
2.7V ~ 5.5V |
| Tegangan - Catu Daya, Digital |
2.7V ~ 5.5V |
| INL/DNL (LSB) |
±4, ±0.2 |
| Arsitektur |
String DAC |
| Suhu Operasi |
-40°C ~ 125°C |
| Paket / Casing |
10-TFSOP, 10-MSOP (0.118", Lebar 3.00mm) |
| Paket Perangkat Pemasok |
10-VSSOP |
| Jenis Pemasangan |
Pemasangan Permukaan |
Fitur Utama
- Akurasi Relatif: 16-Bit, 4 LSB INL
- Impuls Glitch: 0.1 nV-s
- Referensi Dua Arah: Input atau Output 2.5V
- Output Dinonaktifkan Secara Default
- Akurasi Awal ±5mV (Maks)
- Drift Suhu 4ppm°C (Tipikal)
- Drift Suhu 10ppm/°C (Maks)
- Kemampuan Sink dan Source 20mA
- Power-On Reset ke Skala Nol atau Skala Tengah
- Daya Rendah: 4 mW (Tipikal, 5-V AVDD, Termasuk Arus Referensi Internal)
- Rentang Catu Daya Lebar: 2.7 V hingga 5.5 V
- SPI 50-MHz Dengan Input Pemicu Schmitt
- Fungsi LDAC dan CLR
- Buffer Output Dengan Operasi Rail-to-Rail
- Paket: VSSOP-10
- Rentang Suhu: -40°C hingga 125°C
Aplikasi
- Instrumentasi Portabel
- Modul Output Analog PLC
- Kontrol Servo Loop Tertutup
- Penyetelan Oscillator Terkendali Tegangan
- Sistem Akuisisi Data
- Penyesuaian Penguatan dan Offset yang Dapat Diprogram
