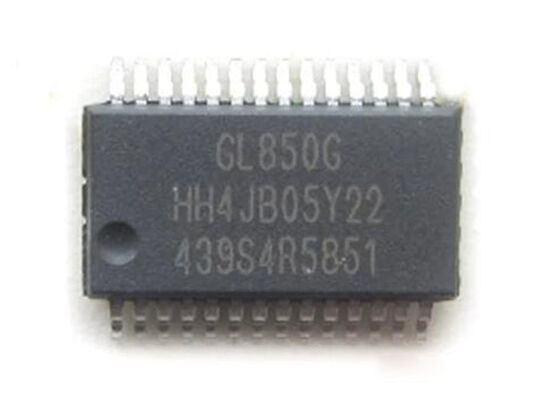

Chip Sirkuit Terpadu GL850G 480Mb/s Pengontrol Hub USB 2.0
GL850G adalah Pengontrol Hub USB 2.0 yang mengintegrasikan regulator penurunan tegangan 5V ke 3.3V dan 3.3V ke 1.8V ke dalam satu chip, menghilangkan kebutuhan akan komponen LDO eksternal. Pin pengaktif daya mendukung sakelar daya aktif tinggi dan aktif rendah, memberikan fleksibilitas yang ditingkatkan dalam pemilihan komponen.
Pengontrol ini menampilkan prosesor RISC 8-bit tersemat yang mengelola register kontrol/status dan merespons permintaan host USB. Firmware mengontrol general purpose I/O (GPIO) untuk mengakses EEPROM eksternal, memungkinkan konfigurasi PID dan VID yang disesuaikan seperti yang didefinisikan dalam EEPROM eksternal.
Spesifikasi Teknis
| Kategori Produk |
IC Antarmuka USB |
| Tipe Produk |
Pengontrol USB |
| Tipe Pengontrol |
Hub Pengontrol USB |
| Gaya Pemasangan |
SMD/SMT |
| Paket / Casing |
SSOP-28 |
| Standar |
USB 2.0 |
| Kecepatan Data |
480 Mb/s |
| Rentang Tegangan Catu Daya |
3 V - 5.5 V |
| Arus Catu Daya Operasi |
52.4 mA |
| Suhu Operasi |
0℃ hingga +85℃ |
| Tipe Antarmuka |
USB |
| Jumlah Port |
5 Port |
| Tegangan Catu Daya Operasi |
3.3 V, 5 V |
Fitur Utama
- Sesuai dengan Spesifikasi USB Revisi 2.0
- Dukungan untuk 4/3/2 port hilir melalui konfigurasi pin I/O
- Port hulu mendukung lalu lintas berkecepatan tinggi (HS) dan berkecepatan penuh (FS)
- Port hilir mendukung lalu lintas HS, FS, dan berkecepatan rendah (LS)
- 1 pipa kontrol (endpoint 0, muatan data 64-byte) dan 1 pipa interupsi (endpoint 1, muatan data 1 byte)
- Kompatibel mundur dengan spesifikasi USB Revisi 1.1
- Mikroprosesor 8-bit on-chip dengan arsitektur seperti RISC
- Set instruksi yang dioptimalkan USB dengan kinerja 6 MIPS @ 12MHz
- RAM 64-byte dan ROM topeng 2K
- Dukungan untuk PID, VID yang disesuaikan dengan membaca EEPROM eksternal
- Konfigurasi port hilir melalui EEPROM eksternal
- Transceiver USB 2.0 terintegrasi
- Built-in pull-up 1.5KΩ hulu dan pull-down 15KΩ hilir
- Resistor seri tersemat untuk sinyal USB
- Sesuai dengan persyaratan daya bus
- Pengalihan otomatis antara mode bertenaga sendiri dan bertenaga bus
- Dukungan untuk perangkat majemuk (tidak dapat dilepas di port hilir) melalui konfigurasi pin I/O
- Dukungan perangkat yang tidak dapat dilepas yang dapat dikonfigurasi
- PLL bawaan mendukung input jam kristal/Osilator 12 MHz eksternal
- Regulator 5V ke 3.3V bawaan
- Konsumsi daya rendah
- Driver output yang ditingkatkan dengan kontrol laju putar untuk pengurangan EMI
- Deteksi kegagalan daya internal untuk pemulihan ESD
- Konfigurasi port hilir melalui GPIO tanpa EEPROM eksternal
Aplikasi
- Hub USB mandiri
- Hub USB motherboard PC, Docking notebook
- Konsol game
- Hub monitor LCD
- Setiap perangkat majemuk yang memerlukan fungsionalitas hub USB
