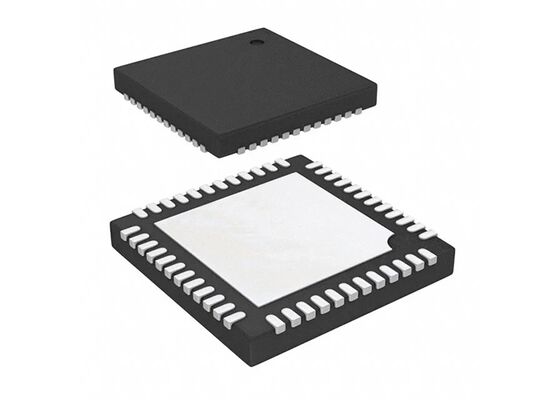

IC Chip Sirkuit Terpadu PAC5223QM Arm Cortex-M0 Pengontrol Aplikasi Daya Multi-Mode
PAC5223QM adalah bagian dari portofolio komprehensif produk Power Application Controller® (PAC) Active-Semi, yang dioptimalkan secara khusus untuk mengontrol dan memberi daya pada peralatan, perangkat, dan peralatan energi pintar generasi berikutnya. Pengontrol aplikasi canggih ini mengintegrasikan inti mikrokontroler 32-bit Arm® Cortex®-M0 50MHz dengan Multi-Mode Power Manager™, Configurable Analog Front End™, dan Application Specific Power Drivers™ milik Active-Semi untuk membuat sistem aplikasi daya dan serbaguna berbasis mikrokontroler yang ringkas untuk catu daya digital dan aplikasi kontrol motor.
Spesifikasi Produk
| Aplikasi |
Peralatan, Perangkat, dan Peralatan Energi Cerdas |
| Prosesor Inti |
ARM® Cortex®-M0 |
| Jenis Memori Program |
FLASH (32KB) |
| Seri Pengontrol |
PAC™ |
| Ukuran RAM |
8K x 8 |
| Antarmuka |
I2C, SPI, SWD, UART |
| Jumlah I/O |
25 |
| Suhu Pengoperasian |
-40°C ~ 105°C |
Fitur Utama
Pengelola Daya Multi-Mode Propietary
- Pengontrol catu daya switching multi-mode yang dapat dikonfigurasi untuk topologi buck SEPIC tegangan tinggi atau AC/DC Flyback
- Catu daya DC hingga 70V atau input AC saluran
- 4 regulator linier dengan manajemen daya dan hibernasi
- Monitor daya dan suhu, peringatan, dan deteksi kesalahan
Configurable Analog Front End Propietary
- 10 pin I/O front end analog
- 3 penguat gain yang dapat diprogram diferensial
- 4 penguat gain yang dapat diprogram single-ended
- 10 komparator
- 2 DAC (10-bit dan 8-bit)
Driver Daya Khusus Aplikasi Propietary
- 3 driver gerbang sisi rendah dan 3 sisi tinggi dengan kemampuan penggerak gerbang 1A
- Penundaan yang dapat dikonfigurasi dan perlindungan kesalahan cepat
Fitur Mikrokontroler Inti
- Inti mikrokontroler 32-bit Arm Cortex-M0 50MHz
- Pengganda 32-bit x 32-bit siklus tunggal cepat
- Timer SysTick 24-bit
- Pengontrol interupsi vektor bersarang (NVIC) dengan 20 interupsi eksternal
- Pengontrol interupsi bangun yang memungkinkan mode tidur hemat daya
- Clock-gating yang memungkinkan pengoperasian daya rendah
- Memori FLASH 32kB dan SRAM 8kB
- ADC 1µs 10-bit dengan mesin kontrol multi-input/multi-sample
- 9 input ADC termasuk input dari front end analog yang dapat dikonfigurasi
Fitur I/O dan Jam
- I/O 3.3V dengan 3 I/O serbaguna dengan tri-state dan input analog khusus ke ADC
- I/O 5V Sejati dengan 12 I/O serbaguna dengan tri-state, pull-up dan pull-down dan catu daya I/O khusus
- Dapat dikonfigurasi sebagai I/O 5V atau 3.3V yang sebenarnya
- Jam dan PLL yang fleksibel dari osilator internal 2%, osilator cincin, jam eksternal, atau kristal
Waktu dan Komunikasi
- 9 generator waktu termasuk empat timer 16-bit dengan hingga 16 blok PWM/CC dan 7 pengontrol waktu mati independen
- Timer watchdog 24-bit (4s atau 8s)
- Jam waktu nyata 24-bit
- Timer SysTick 24-bit
- Timer bangun untuk mode tidur dari 0,125s hingga 8s
- Antarmuka komunikasi SPI, I2C, dan UART
- Antarmuka debug SWD dengan fungsi nonaktifkan antarmuka
Aplikasi
- Perkakas Listrik
- Perkakas Taman
- Barang Putih
- Pengontrol Kecepatan Tertanam
- Pengontrol motor
