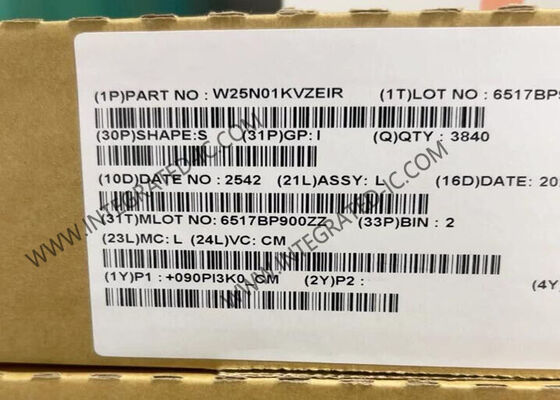

W25N01KVZEIR Chip IC Memori - Memori Flash QspiNAND SLC 1Gbit
W25N01KVZEIR adalah IC Memori Flash QspiNAND SLC 1Gbit yang menyediakan solusi penyimpanan optimal untuk sistem dengan ruang, jumlah pin, dan persyaratan daya yang terbatas. Chip memori canggih ini beroperasi pada catu daya tunggal 2.7V hingga 3.6V dengan konsumsi arus yang sangat rendah hanya 25mA selama operasi aktif dan 10µA dalam mode siaga.
Array memori 1Gbit diatur menjadi 65.536 halaman yang dapat diprogram, masing-masing berisi 2.048 byte. Halaman lengkap dapat diprogram secara bersamaan menggunakan data dari buffer internal 2.048-byte, sementara operasi penghapusan dilakukan dalam kelompok 64 halaman (penghapusan blok 128KB).
Spesifikasi Teknis
| Parameter |
Spesifikasi |
| Seri |
SpiFlash® |
| Jenis Memori |
Non-Volatile |
| Format Memori |
FLASH |
| Teknologi |
FLASH - NAND (SLC) |
| Ukuran Memori |
1Gbit |
| Organisasi Memori |
128M x 8 |
| Antarmuka Memori |
SPI - Quad I/O |
| Frekuensi Jam |
104 MHz |
| Waktu Siklus Tulis |
700µs |
| Waktu Akses |
7 ns |
| Catu Daya Tegangan |
2.7V ~ 3.6V |
| Suhu Operasi |
-40°C ~ 85°C (TA) |
| Jenis Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
8-WDFN Exposed Pad |
| Paket Perangkat Pemasok |
8-WSON (8x6) |
Fitur Utama
Keluarga Memori QspiNAND
- W25N01KV: Kapasitas 1G-bit / 128M-Byte
- Antarmuka SPI standar dengan CLK, /CS, DI, DO, /WP, /Hold
- Dukungan SPI Ganda dengan CLK, /CS, IO0, IO1, /WP, /Hold
- Antarmuka Quad SPI dengan CLK, /CS, IO0, IO1, IO2, IO3
- Kompatibel dengan perintah flash serial SPI standar
Operasi Kinerja Tinggi
- Kecepatan jam SPI Standar/Ganda/Quad 104MHz
- Kinerja SPI Ganda/Quad setara 208/416MHz
- Operasi program dan hapus cepat
- Daya tahan siklus hapus/program 60.000
- Kemampuan retensi data 10 tahun
Efisiensi Daya & Keandalan
- Catu daya tunggal 2.7V hingga 3.6V
- Konsumsi daya rendah: 25mA aktif, 10µA siaga
- Rentang suhu pengoperasian yang luas: -40°C hingga +85°C/105°C
Arsitektur Lanjutan
- Arsitektur hapus blok 128KB yang fleksibel
- Kemampuan hapus blok 128K-Byte yang seragam
- Beberapa metode pemuatan data halaman untuk fleksibilitas yang ditingkatkan
Keamanan & Perlindungan yang Ditingkatkan
- ECC 4-Bit on-chip untuk integritas array memori
- Blok 0-7 dan 1020-1023 divalidasi pabrik dengan ECC diaktifkan
- Bit status ECC untuk pemantauan hasil
- Perlindungan tulis perangkat lunak dan perangkat keras
- Penguncian catu daya dan perlindungan OTP
- Halaman ID dan parameter unik
- Sepuluh halaman OTP 2KB untuk penyimpanan data yang aman
