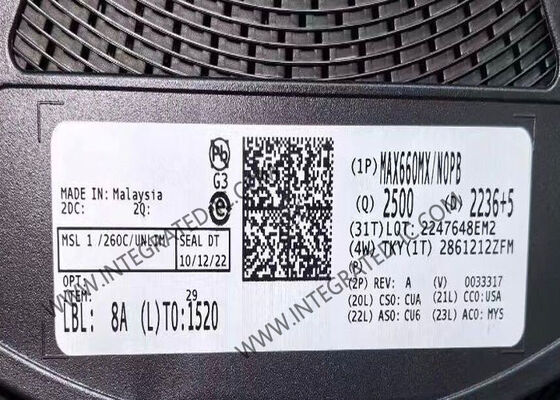

Chip Sirkuit Terpadu MAX660MX 100mA CMOS Charge-Pump Voltage Converter SOIC8
Konverter tegangan charge-pump CMOS MAX660MX adalah inverter atau pengganda kapasitor-sakelar serbaguna yang tidak diatur. Beroperasi dari tegangan suplai lebar 1.5V hingga 5.5V, MAX660MX menggunakan dua kapasitor berbiaya rendah untuk menyediakan arus keluaran 100mA tanpa biaya, ukuran, dan EMI yang terkait dengan konverter berbasis induktor.
Dengan arus operasi hanya 120µA dan efisiensi operasi lebih dari 90% pada sebagian besar beban, MAX660MX memberikan kinerja ideal untuk sistem bertenaga baterai. Perangkat dapat dioperasikan langsung secara paralel untuk menurunkan impedansi keluaran, sehingga menyediakan lebih banyak arus pada tegangan tertentu.
Spesifikasi
| Fungsi |
Rasio |
| Konfigurasi Keluaran |
Positif atau Negatif |
| Topologi |
Pompa Muatan |
| Jenis Keluaran |
Tetap |
| Jumlah Keluaran |
1 |
| Tegangan - Masukan (Min) |
1.5V |
| Tegangan - Masukan (Maks) |
5.5V |
| Tegangan - Keluaran (Min/Tetap) |
-Vin, 2Vin |
| Arus - Keluaran |
100mA |
| Frekuensi - Pengalihan |
10kHz, 80kHz |
| Penyearah Sinkron |
Tidak |
| Suhu Operasi |
-40°C ~ 85°C (TA) |
| Jenis Pemasangan |
Pemasangan Permukaan |
| Paket / Casing |
8-SOIC (0.154", Lebar 3.90mm) |
| Paket Perangkat Pemasok |
8-SOIC |
Fitur Utama
Membalikkan atau Menggandakan Tegangan Suplai Masukan
Paket SO-8 Sempit
Resistansi Keluaran Khas 6.5-Ω
Efisiensi Konversi Khas 88% pada 100mA
Frekuensi Osilator yang Dapat Dipilih: 10kHz/80kHz
Aplikasi
Komputer Laptop Ponsel Seluler Instrumen Medis Catu Daya Penguat Operasional Catu Daya Antarmuka Instrumen Genggam
